Contalı plakalı eşanjörler
Alfa Laval size hiçbir zaman ortalama bir çözüm sunmaz. İster endüstriyel ürün grubu, ister soğutma ve titizlik isteyen prosesler için yarı kaynaklı endüstriyel ürün grubu, ister yiyecek, içecek ve ilaç uygulamaları için hijyenik ürün grubu ya da kondenzasyon, evaporasyon ve katı partiküllü ortamlar için olsun… Alfa Laval’in özelleştirilmiş ürün grubu ve son teknoloji çözümleri ile daha yüksek verimli, daha güvenli ve sürdürülebilir bir işletme elde edersiniz.
Günümüz ihtiyaçları için contalı plakalı eşanjörler
- En yüksek termal verimlilik ve yakın sıcaklık yaklaşımı
- Kompakt üniteler – alan tasarrufu, servis ve bakım kolaylığı
- Maksimum çalışma süresi - daha az kirlenme, aşınma ve korozyon
- Esneklik - değişen gereksinimlere göre kolay uyarlanması
Contalı plakalı eşanjörlerimiz, bir gaz ya da sıvıdan diğer bir akışkana, çeşitli derinliklerde kanallara sahip olan plakaların geniş yüzeyleri ile ısı transferini optimize etmektedir. Yüksek verimli ve güvenilir contalı plakalı eşanjörlerimiz kesenize uygun bir ilk yatırım bedeli ile ürün ömrü boyunca cezbedici bir işletme maliyet tablosu sunar. Ayrıca iyileştirdiğimiz karbon ayak izini de unutmamalı.
Servise ihtiyacınız var mı? Servis teklifimize buradan ulaşabilirsiniz: Alfa Laval Servis
Energy Hunter – Atık ısı geri kazanımı
Enerji verimliliğini artırmak için atık enerji kaynaklarımızı tespit etmemiz ve azaltmamız gerekiyor. Alfa Laval, ısı transfer verimliliğinizi en üst düzeye çıkaracak teknolojiye, uzmanlığa ve servis hizmetine sahiptir. Hemen ne kadar tasarruf edebileceğinizi hesaplamak için yeni aracımızı kullanın.

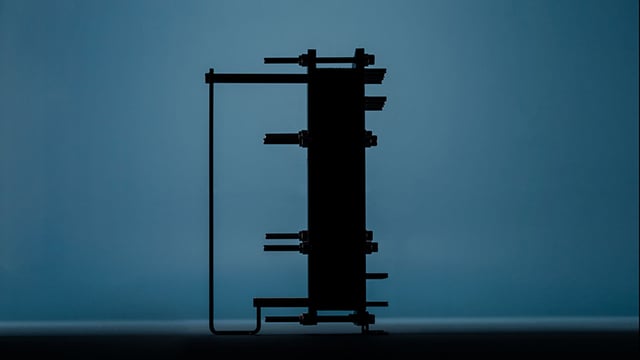

Concept Zero − Görünmez devrim
Concept Zero, 2030 yılına kadar dünyanın ilk karbon nötr ısı eşanjörünü üretme vizyonumuz ve hedefimizdir. Fosil içermeyen çelik ve contalarında geri dönüştürülmüş malzeme kullanılan bir ısı eşanjörü olacaktır. Ek olarak, ısı eşanjörü kolayca geri dönüştürülecek şekilde hazırlanmıştır. Tamamen karbon nötr bir ısı eşanjörüne doğru yolculuğumuzda şimdiden büyük bir adım.
Sürdürülebilir çözümleri hızlandırıyoruz
Sürdürülebilir bir dünya hayal edin. Daha fazlasını üretmenin daha az zaman aldığı bir dünya. Artan enerji taleplerimizi verimli bir şekilde karşıladığımız ve aynı zamanda CO2 emisyonlarını azalttığımız bir dünya. Doğal kaynakları korurken aynı zamanda gücünden yararlanabileceğimiz bir dünya hayal edin. Alfa Laval olarak, bu dünyayı sadece hayal etmiyoruz. Bunu müşterilerimiz ve iş ortaklarımızla birlikte inşa ediyoruz.
Enerji verimliliğini optimize etmeye yönelik servisler
Doğru şekilde bakımını yaparak plakalı ısı eşanjörlerinizin ısı transfer verimliliğini optimize edin. Verimli plakalı ısı eşanjörleri ve doğru servis, 100 GW ve 50 milyon ton CO2 tasarrufu sağlayabilir.
Endüstriyel Modeller
Çok çeşitli endüstriyel contalı plakalı eşanjör ürün grubumuz tüm endüstri türleri ve ısıtma, soğutma ve ısı geri kazanımından, kondenzasyon ve evaporasyona kadar çok sayıda uygulama için uygundur.
Yeni standartları talep edin
Dünyanın en modern contalı plakalı eşanjörlerini sunuyoruz. Yeni nesil contalı plakalı eşanjörlerimizin size nasıl daha yüksek verim, daha iyi güvenilirlik ve daha fazla servis kolaylığı getireceğini keşfedin.
Plaka ve conta teknolojisi
Oluklu plaka tasarımı, ısının bir sıvı ya da gazdan bir diğerine çekilebildiği geniş fakat kompakt bir toplam yüzey alanı sağlayarak ısı transferini optimize eder.

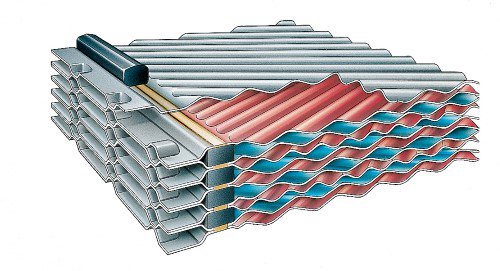

Plakaların ısı transfer alanı oluklu balıksırtı desende preslenir. İki plaka zıt balıksırtı deseniyle üst üste getirildiğinde sarmal benzeri akış ve yüksek türbülans, yüksek transfer katsayıları ve etkili kendi kendini temizleme olarak sonuçlanır.
Oluklu desendeki bir değişiklik ısı eşanjörünün çok kirli ortamlarda bile farklı işlemlerde kullanılmasını sağlar.
Dağıtım alanı
Plaka dağıtım alanı, ısı transfer kapasitesini en üst düzeye çıkarmak için tüm plakada eşit bir sıvı akışı sağlar. Optimize edilmiş bir akış dağıtımı ayrıca gereksiz enerji kayıpları, bakım maliyetleri ya da plansız duruşlar olmadan performans seviyelerini yüksek tutarak kirlenmeyi ve düzensiz sıcaklık bölgelerini azaltır.
Eşanjör performansında contalar temel bileşendir. Conta ve plakayı optimize edilmiş sızdırmazlık sağlamak için bir bütün olarak tasarlıyoruz. Her biri eşanjörün görevine göre özel olarak uyarlanmıştır. Doğru profil, genişlik, kalınlık, polimer tipi ve bileşim, erken sızıntı ya da conta veya plaka hasarı riskinden kaçınmada büyük bir fark yaratır. Sizin avantajlarınız daha uzun conta ömrü, daha az duruş süresi ve daha düşük bakım maliyetleridir.
Conta profili
Conta yapıştırıcısı
Özel plaka tipleri
Çift cidarlı contalı plakalı eşanjör
Karışmasına kesinlikle izin verilmeyen akışkanlarla kullanım için tasarlanmıştır. Sızan sıvının diğer devrede bulunan sıvı ile temas etmesini önler..
Geniş aralıklı plakalar
Lif ya da iri parçalar içeren akışlanlar için idealdir. Giriş bölgesinde, katı maddelerin birikmesini/tıkanmasını ortadan kaldırmak için tasarlanmıştır.
Geniş aralıklı plakalı eşanjörlerle ilgili daha fazlası için
Yarı-kaynaklı plakalar
Agresif ve zor akışkanların işlenmesini sağlar ve ayrıca basınç aralığını genişletir.
Diabon® metal olmayan grafit plakalar
Erimiş grafit ve floroplastik kompoziti, aşındırıcı malzemelere karşı mükemmel direnç sağlar.
Diabon metal olmayan grafit plakalarla ilgili daha fazlası için
Plakalı eşanjörlerin çalışma prensibi
Bir eşanjörün arka plandaki görevi oldukça basittir - bir madde ile bir başkası arasında ısı transferi yaparak ısıtmak ya da soğutmak.
Contalı plakalı eşanjörde plakalar, kanalları kapatan ve maddeyi değişik kanallara yönlendiren elastomerik contalarla donatılmıştır. Plaka paketi, bir gövde plakası ve bir arka baskı plakası arasına monte edilir ve bu plakalar arasına takılan saplamalar ile sıkıştırılır. Kanal plakaları ve arka baskı plakası, bir üst taşıma barına asılır ve her ikisi de destek kolonuna sabitlenmiş olan bir alt kılavuz barla yerine sabitlenir. Tasarım, kolay temizlik ve basit kapasite değişikliği sağlar (plakaları çıkararak ya da ekleyerek).
Contalı plakalı eşanjörün ısı transfer alanı basıncı korumak için bir ön gövde plakası ile arka baskı plakası arasına monte edilmiş bir dizi oluklu plakadan oluşur. Contalar, plakalar arasında sızdırmazlık görevi görür. Akışkanlar, çoğunlukla eşanjör boyunca ters yönde çalışır. Bu, en verimli termal performansı sağlar ve çok yakın sıcaklık yaklaşımına, yani çıkış yapan proses maddesi ile giren servis maddesi arasındaki sıcaklık farkına imkan verir.
Isıya duyarlı ya da viskoz madde için en soğuk akışkanın eşanjör girişinde en sıcakla buluşmasını sağlamak için eş yönlü akış kullanılabilir. Bu, maddenin aşırı ısınma ya da donma riskini en aza indirir.
Plakaların tümü en iyi performansı elde etmek için özenle tasarlanmış ve seçilmiş çeşitli pres derinliklerinde, köşeli çift ayraçlı açılarda ve çeşitli oluk şekillerinde mevcuttur. Uygulamaya bağlı olarak her ürün yelpazesinin kendine özgü plaka özellikleri vardır.
Dağıtım alanı, sıvıların tüm ısı transfer yüzeyine eşit olarak dağılmasını sağlar ve kirlenmeye neden olabilecek durgun bölgelerin önlenmesine yardımcı olur.
Plakalar arasındaki yüksek akış türbülansı daha yüksek ısı transferine neden olurken, sonuç basınç düşüşüdür. Termal tasarım mühendislerimiz, minimum basınç düşüşü ile maksimum termal performans sunması için uygulamanıza uygun model ve konfigürasyonu tasarlamanıza ve seçmenize yardımcı olabilir.
