Unique RV-P

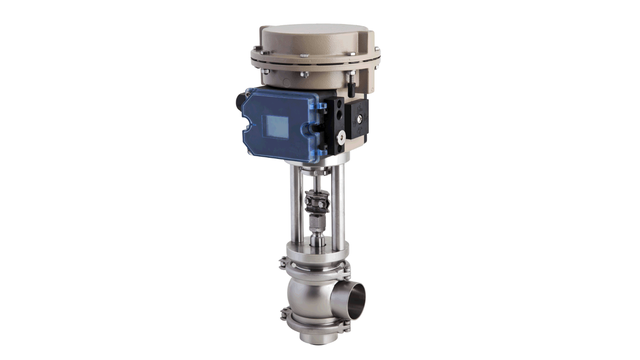

Alfa Laval Unique RV-P Regülasyon Vanası, akışın yanı sıra basınç, sıcaklık ve tank sıvı seviyelerinin hassas kontrolünü gerektiren uygulamalarda kullanılmak üzere tasarlanmış, elektro-pnömatik aktüatörlü otomatik hijyenik akış regülasyon vanasıdır.
Akışları güvenli ve etkili bir şekilde kontrol etmek veya düzenlemek için tasarlandı
- Hassas akış kontrolü
- Gelişmiş hijyenik vana tasarımı
- Özel koruma
- Güvenilir çalışma
- Geniş çalışma aralığı
Unique RV-P Regülasyon Vanası, süt ve süt ürünleri, gıda, içecek, biyoteknoloji, ilaç ve diğer birçok endüstride hassas akış kontrolü için tasarlanmıştır.
RVP vanası nasıl çalışır?
Yapı
Unique RV-P vanası, contasız vana gövdesi, koni şeklindeki regülasyon tapası, kenar contası, kapak ve aktüatörden oluşur. Kapaklı aktüatör, kelepçe halkası aracılığıyla vana gövdesine bağlantı elemanı vasıtasıyla sabitlenir.
Standart vana, standart normalde açık (NO) aktüatör ile birlikte tedarik edilir. İsteğe bağlı olarak, normalde kapalı (NC) aktüatör ile de tedarik edilebilir.
Çalışma prensibi
Alfa Laval Unique RV-P vanaları, kumanda ünitesinden gelen elektrik sinyallerini doğrudan pnömatik sinyallere doğru ve güvenilir bir şekilde dönüştüren entegre IP dönüştürücülü elektro-pnömatik bir aktüatöre sahiptir. Temassız manyetik sensör teknolojisi sayesinde aktüatör ve konumlayıcı titreşimlere ve basınç şoklarına karşı duyarsızdır.
Pnömatik sinyaller, kuvvet dengesi prensibi ile çalışan entegre bir konumlayıcıya iletilir. Bu, aktüatör pistonunun konumunun giriş sinyali ile doğru orantılı olmasını sağlar. Sinyal aralığı ve sıfır noktası ayrı ayrı ayarlanabilir.
Standart ölçüm yayını değiştirerek, aktüatör bölünmüş aralıkta çalışma için de kullanılabilir.
Seçenekler
- Gerekli standarda uygun bağlantı elemanları
- Unique SSV Aseptik diyafram sistemine dayalı aseptik versiyon
- Ra ≤ 0,8μm dış yüzey kalitesi
- Talep üzerine 3A (Hijyenik Standart) sertifikası
- NBR veya FPM kenar contası
- Son derece hassas vana akış düzenlemesi
Son derece hassas vana akış düzenlemesi
Alfa Laval iki regülasyon vanası sunmaktadır: Unique RV-P ve aseptik versiyonu Unique RV-P Aseptic. Bu normalde açık veya normalde kapalı regülasyon vanaları, tanklarda ve çelik boru sistemlerinde basınç, akış, sıcaklık ve sıvı seviyelerinin son derece hassas bir şekilde kontrol edilmesini sağlar.
Gelişmiş hijyenik vana tasarımı
Unique RV-P valfleri, hassas kontrol gerektiren yüksek hacimli hijyenik proses uygulamaları için idealdir. Kendinden drenajlı valf gövdesi ile bu regülasyon vanaları, 3-A sembolünü kullanma yetkisine sahiptir. SIP (Yerinde Sterilizasyon) gerektiren aseptik uygulamalar için özellikle uygun olan RV-P valfleri, ürün bölgesinin dışındaki mikroorganizma ve partiküllerden kaynaklanan kontaminasyonu önleyen PTFE diyaframlarla bağlantı elemanı olarak kullanılmaktadır.
Olağanüstü vana hassasiyeti
Unique RV-P, daha yüksek çalışma hassasiyeti ve güvenilirliği sağlayan entegre IP dönüştürücü ve entegre konumlayıcıya sahip elektro-pnömatik aktüatör ile donatılmıştır. RV-P valfleri için konumlayıcı, su ve toz koruması için IP66 sertifikalıdır.
Unique SSV modülerliği ile regülasyon vanaları
Alfa Laval'ın pnömatik tahrikli regülasyon vanaları, aynı Unique SSV platformu üzerine inşa edilmiştir ve bu nedenle Alfa Laval tek yataklı vana serisi ile modülerdir. Unique RV-ST, ölçüm, karıştırma, tartma ve doldurma gibi standart regülasyon görevleri için idealdir.
Ayarlama gereksinimleri artarsa, Unique RV-P en uygun seçimdir. Yüksek hassasiyetli aktüatör ve konumlayıcı ile en yüksek doğruluğun gerekli olduğu uygulamalarda düzenleme için idealdir. Modüler bileşenlere dayalı olarak, belirli Kv gereksinimlerini karşılamak için farklı tıpa konfigürasyonları seçilebilir. Alt conta kelepçelenir ve esnek Kv değerlerine uyacak şekilde değiştirilebilir.
Daha fazla bilgi için lütfen Dokümanlar'a bakın.
Aseptik versiyon
Alfa Laval'ın Unique RV-P ürününün aseptik versiyonu Unique RV-P Aseptic olarak adlandırılır. Bu, aktüatörün entegre bir parçası olarak IP dönüştürücüye sahip elektro-pnömatik modülasyon vanasıdır. Farklı Kv değerlerine sahip çeşitli tapalı tasarımlarla sunulur ve farklı kapasitelere sahiptir.
Atmosferden gelen girişlere karşı hermetik conta sunan ve işleme sırasında mikroorganizmaların etkilerine karşı tam koruma sağlayan aseptik bir diyafram ile birlikte tedarik edilir. Bu tasarım, aseptik sistemlerde basınç, akış ve sıcaklığın aseptik kontrolünü ve aseptik tanklardaki sıvı seviyesi kontrolünü sağlar.
Tüm Alfa Laval aseptik vanalar gibi, Unique RV-P Aseptik de ek aşınma koruması için aktüatörde bulunan birkaç hareketli parça ile üretilmiştir. Kompakt hijyenik tasarımı, bakım ihtiyacını azaltır ve gerektiğinde sökme işlemini hızlı ve kolay hale getirir. Ayrıca, vanayı açarken herhangi bir güvenlik riski oluşturacak gevşek yaylar yoktur. Diyafram, Unique SSV Aseptik portföyündeki kanıtlanmış diyaframlarla tamamen modülerdir.
Düşük bakım gereksinimleri
Tüm Alfa Laval vanaları gibi, Unique RV-P de ek aşınma koruması için aktüatörde yer alan az sayıda hareketli parça ile üretilmiştir. Unique SSV portföyü ile modüler olması sayesinde, tesisteki bakım rutinlerini ve yedek parça stoklarını optimize etmek mümkündür. Kompakt hijyenik tasarımı, bakım ihtiyacını azaltır ve gerektiğinde sökme işlemini hızlı ve kolay hale getirir. Ayrıca, vanayı açarken herhangi bir güvenlik riski oluşturan gevşek yaylar yoktur.
