Indication units

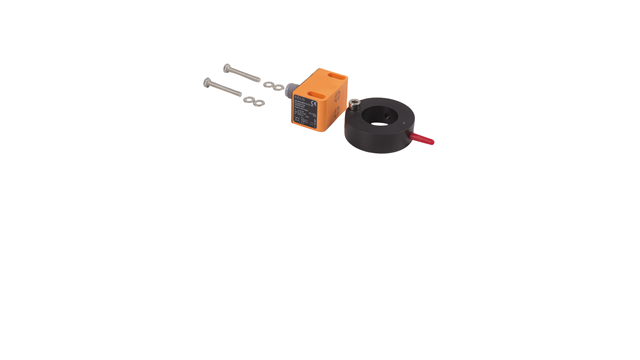

Alfa Laval Gösterge ünitesi - Endüktif, Alfa Laval kelebek vanalarının endüktif tarafında otomatik gösterge için uygun maliyetli çalışma ve standart işlevsellik sunan bir elektrikli geri bildirim ünitesidir. Basit ve kullanımı kolay olan bu vana konum göstergesi, verimliliği artırırken 7/24 vana çalışma durumu hakkında bilgi sağlar.

Hijyenik uygulamalarda kullanılan vanaların konumu hakkında temel bilgiler

Dayanıklı ve uygun maliyetli
Hassas çalışma
Uzun servis ömrü
Kullanımı kolay

Bu vana konum göstergesi, PNP/NPN arayüzüne sahip tüm programlanabilir mantık denetleyicileri (PLC) ile uyumludur. Elektrikli gösterge ünitesi, süt ve süt ürünleri, gıda, içecek, biyoteknoloji, ilaç ve diğer birçok sektördeki hijyenik uygulamalarda Alfa Laval kelebek vanaları ile kullanılmak üzere endüktif sensörlerle tasarlanmıştır.

Gösterge üniteleri nasıl çalışır?

Endüktif yakınlık sensörü

Bu temassız yakınlık sensörü genellikle vana konum göstergesi olarak kullanılır ve algılama yüzeyinden yayılan yüksek frekanslı elektromanyetik alanlar oluşturan bir osilatörden oluşur. İletken bir metal (sönümleme hedefi) sensöre her yaklaştığında, elektromanyetik alanı azaltır ve böylece osilatörün voltajını değiştirir. Bir tetik devresi bu analog sinyali açma/kapama dijital sinyaline dönüştürür ve çıkışı 24 VDC'ye yükseltir. Endüktif yakınlık sensörleri, valf göstergesi olarak yaygın olarak kullanılır ve kelebek valf konumlarını gösterme dahil olmak üzere çeşitli endüstriyel uygulamalarda vana konum sensörleri ile entegrasyon için uygundur.

Hall yakınlık sensörü

Bu temassız yakınlık sensörü, Hall algılamasını bir açma/kapama dijital sinyaline dönüştüren ve çıkışı 24VDC'ye yükselten bir Hall transistöründen oluşur. Sensör, manyetik alan (Kuzey Kutbu) kullanarak vana milindeki gösterge piminin göreceli konumundan uzaklığı ölçerek vana konumunu gösterir. Hall yakınlık sensörleri, özellikle kelebek vana konumlarını göstermek için vana konum sensörleri olarak sıklıkla kullanılır ve otomatik sistemlerde güvenilir vana göstergesi sağlar.

Namur sensörü

NAMUR, genellikle tehlikeli ortamlarda vana konumu göstergesi için kullanılan iki telli DC yakınlık sensörleriyle ilişkilendirilir. Bu tür sensörler, izolatör bariyerlerine veya kendinden güvenli cihazlara bağlanmalıdır. NAMUR yakınlık sensörünün çalışması, değişken dirençle benzerdir. Metal bir hedef NAMUR sensörünün yüzüne yaklaştığında, sensördeki dirençte bir değişiklik meydana gelir ve bu nedenle sensörün akım çekişi azalır. Bunun üzerine galvanik izolatörün amplifikatörü tetiklenir. Bu da izolatörün anahtarını etkinleştirir ve böylece PLC sistemine bir açma/kapama dijital çıkış sinyali sağlar. NAMUR sensörleri, kelebek vana konumlarını göstermek dahil olmak üzere vana konum sensörleri olarak kullanıma uygundur.

Güvenli, güvenilir ve ekonomik vana göstergesi

Alfa Laval gösterge üniteleri, doğrudan vana çatalına monte edilen, iki adede kadar geri besleme sinyali bulunan, uygun maliyetli dijital cihazlardır ve vananın açık/kapalı konumuna ilişkin güvenilir vana göstergesi ve geri besleme sağlar. Bu vana konumu göstergeleri (yan gösterge ve braketler) tüm Alfa Laval vanalarında kullanılabilir, ancak özellikle Alfa Laval SSV tek yataklı vanalar, mixproof vanalar (braketler) ve kelebek vana konumlarının gösterilmesi için rekabetçi çözümlerdir. Bu üniteler, otomatik proses sistemlerinde temel vana konumu sensörleri olarak işlev görür.

Bireysel braketler ve endüktif vana konum sensörleri

Alfa Laval, özel destek veya alternatif algılama arayüzü gerektiren tüm Alfa Laval valflerle kullanılmak üzere kapsamlı bir braket ve endüktif valf konum sensörü portföyü sunar. Bu sensörler, hassas valf göstergesi için idealdir ve kelebek valf konumlarının yanı sıra diğer valf tiplerinin gösterilmesi için de kullanılabilir.

Seçenekler

AC/DC güç kaynağına bağlantı için sabit kablolu ve kablosuz sensörler ile M12, 5 pimli fiş konektörlü yan göstergeler (fiş karşılığı dahil) mevcuttur. Bu seçenekler, çeşitli proses ortamlarında vana konum sensörlerinin esnek entegrasyonunu ve güvenilir vana göstergesini sağlar.
