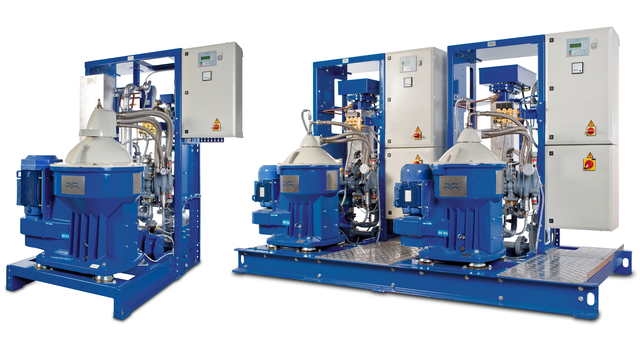

S and P Flex
Alfa Laval’ın S ve P separatörlerinin benzersiz avantajlarını bir araya getiren S ve P Flex separasyon sistemleri serisi, yakıt ve yağlama yağı için modüler bir konsept sunarak gerçekten esnek bir tedarik imkânı sağlar.
S ve P Flex serisi, temel korumayı yüksek esneklikle birleştirerek Alfa Laval separatör sisteminizi istediğiniz gibi tasarlayıp kurmanıza olanak tanır. Yeni güncellenen S separatörünün gelişmiş verimliliğini ve P separatörünün uygun fiyatlı sadeliğini bir araya getiren bu seri, performans ihtiyaçlarınıza ve mevcut alanınıza en uygun separasyon sistemini seçmenize olanak tanır.
- S separatör
- P separatör
- Aşınmaya dayanıklı mekanik platform
- Esnek besleme
S Separatör
S seperatör, yakıt ve yağlama yağı için dünyanın en çok satan ve en verimli separatörüdür. Alfa Laval'ın benzersiz ALCAP teknolojisini kullanarak, yakıt ve yağınızın yapısına göre otomatik olarak ayarlanır ve yakıtınızda/yağınızda tam koruma ve maksimum ekonomi sağlar.
Günümüzün S seperatörleri, verimliliğini daha da artıran iyileştirmeler içermektedir. Ayırma alanının artırılması da dahil olmak üzere disklerdeki akıllı değişiklikler, separasyon performansını koruyarak akışı %20'ye kadar artırır. Bu sayede, daha küçük bir seperatör ile aynı miktarda yağı/yakıtı işleyebilirsiniz.
Daha güçlü bir tahrik sistemi de dahil olmak üzere ek özellikler, S seperatörün güvenilirliğini artırır ve işletme maliyetini daha da azaltır.
P Separatör
P seperatör, S seperatör ile birçok özelliği paylaşır, ancak az ama hayati öneme sahip proses sorunları olan, iyi tanımlanmış yağlar/yakıtlar için tasarlanmıştır. Daha rafine ALCAP teknolojisi yerine, seperatör tamburunda manuel olarak ayarlanan bir yerçekimi diski veya arıtıcı disk bulunur.
Sonuç, aynı yüksek performansa sahip, ancak yoğunluk dalgalanmalarını otomatik olarak telafi etmediği için yağlama ve deniz dizel yağları için daha uygun olan bir seperatördür. (Sonuç olarak, otomatik olarak yoğunluk dalgalanmalarını dengelemeyen bu separatör, aynı yüksek performansı sunmakla birlikte, özellikle yağlama yağları ve marine diesel oil (MDO) için daha uygun bir çözüm sağlar.)
Aşınması düşük mekanik platform
"S seperatörler ve P seperatörler, CentriShoot ve CentriLock özelliklerine sahip, düşük aşınmalı bir mekanik platform üzerine inşa edilmiştir.
Tortu hacmini büyük ölçüde azaltan CentriShoot tahliye sistemi, tahliye portlarını ortaya çıkarmak için kenarlarında hassas esneyen sabit bir tahliye kızağına sahiptir.
CentriLock tambur kilitleme sistemi, bir alyan anahtarı ile takılıp çıkarılabilen hafif, dişsiz bir çıtçıt halkası kullanır.
Bu iki özellik de metalin metale sürtünmesini önler. Sonuç olarak, tamburun değiştirilme riskini en aza indirir ve işletme maliyetini önemli ölçüde azaltır.
Esnek tedarik
Flex serisi konsepti, S seperatörler ve P seperatörlerin teslimatı için esnek seçenekler sunar:
Esnek sistem
Blok bileşenleri olarak yardımcı parçalara sahip bir seperatör, makine dairesindeki alanın kullanımında tam kontrol sağlar. Bu seçenek, yerel modülerleştirme veya kendin yap montajına olanak tanır.
Esnek modüller
Müşteri tarafından belirlenen modüller, çok çeşitli kızaklar ve makine blokları kullanılarak oluşturulabilir. Modüler bileşenler ayrı olarak teslim edilebilir ve yerinde monte edilebilir, bu da daha büyük sistemlerin bile kolayca yenilenmesini sağlar. Farklı mineral yağların aynı anda işlenmesi için karışık modüller de mümkündür.
Tüm teslimatlar, standart beslemeye dayanan ve Ethernet veya Modbus iletişimi yoluyla yerleşik otomasyon sistemlerine bağlanan modüler ve kullanımı kolay EPC kontrol sistemini içerir.
Watch the movie fuel cleaning onboard
Download
Related product
Değişim Hizmeti
- Dikey Sürüş Cihazı (VDD) için zaman kazandıran hizmet
- VDD, yenilenmiş bir üniteyle değiştirilir
- Düşük işletme maliyeti (OPEX) ve tam huzur sağlar
- Büyük bakım sırasında gemide gerçekleştirilir
- Performans Anlaşmasının bir parçasıdır
Nasıl çalışır
S Separatör
Alfa Laval S separatör, bir dizi yüksek verimli ağır yakıt separasyon sisteminin temel bileşenidir. Kanıtlanmış ALCAP yağ/yakıt arıtma teknolojisine dayanan Alfa Laval S separatör, proses kontrolöründe ilgili parametrelerin ayarlanmasını mümkün kılan yazılım sayesinde, ağır yakıt ve yağlama yağı separasyonunu tek bir separatörde birleştirir.
S ve P flex serisi - Nasıl çalışır?
"Doğru sıcaklığa ısıtılmış işlenmemiş yağ/yakıt, partikül ve sudan arınıdırmak için seperatöre sürekli olarak beslenir. Santrifüj separasyon işleminden sonra, temizlenmiş yağ/yakıt sürekli olarak pompalanır ve ayrıştırılmış tortu ve su tamburun çevresinde birikir.
Sistem Alcap prensibine göre çalışır. Temiz yağ çıkışıındaki bir su dönüştürücü, kapasitif direnci ölçer ve değişiklikleri EPC70 kontrol ünitesine bildirir. Su içeriğine bağlı olarak, EPC70 ya tahliye vanasını açar ya da tortu tahliyesi sırasında tambur tahliye deliklerinden suyu dışarı atar.
Tahliye işlemi sırasında toplam tortu, yağ ve su kayıpları, tambur tasarımı, boyutu, daha uzun tahliye aralıkları ve hassas kontroller sayesinde diğer seperatör modellerine göre önemli ölçüde daha azdır. CentriShoot tahliye işlemi ayrıca, metal-metal aşınmayı komple ortadan kaldıran, patentli, sabit esnek tahliye kızağı kullanır."
"Ayırıcı tasarımında, gövde tarafından emilen ve çamur hacminin bir çamur tankına boşaltılmasını sağlayan bir çamur tahliye sistemi bulunmaktadır.
Ayırıcı, bir sürtünme kavraması ve kayış aracılığıyla bir elektrik motoru tarafından tahrik edilir. Ayırıcı tamburu, yataklar ve özel kompozit yaylar tarafından desteklenen bir milin üst kısmına sabitlenmiştir. Patentli bir soyma boru, tamburdan suyu uzaklaştırmak için kendini uyarlar ve bir soyma diski temizlenmiş yağı dışarı pompalar. Tamburda herhangi bir ayar yapılması gerekmez ve yerçekimi diskleri takılmaz.
EPC70 kontrol sistemi, ayırma sisteminin çalışmasını yönetir ve kontrol ve alarm işlevlerinin izlenmesini sağlar. Birkaç dilde mevcut olan açık metin mesajları, LCD ekranda proses parametrelerini ve alarmları gösterir.
P Separatör
P Flex - Nasıl çalışır?
"Alfa Laval P seperatör, kanıtlanmış teknolojinin yeni bir geliştirmesidir. Daha az sayıda ancak hayati öneme sahip proses sorunları olan, iyi tanımlanmış yakıtlar için özel olarak tasarlanmıştır. Manuel olarak ayarlanan yerçekimi diskleri, seperatör tamburundaki daha gelişmiş Alcap teknolojisinin yerini almıştır. Sonuç, aynı yüksek performansa sahip ancak proses dalgalanmalarını otomatik olarak ayarlamayan bir seperatördür.
Seperatör tamburu, purifier ya da clarifier olarak düzenlenebilir. Purifier, yağdan/yakıttan tortu ve suyu ayırır. Su, tamburdan sürekli olarak boşaltılır. Hem purifier hem de clarifierda tortu boşluğunda biriken tortu aralıklı olarak boşaltılır.
Clarifierda su çıkışı bloke edilir, yani su elleçleme kapasitesi sınırlıdır. Su, tortu gibi birikir. Purifier modunda, EPC70 ünitesi, tortu boşaltılmadan önce su mekanik salmastra ve yağın yer değiştirmesi için seperatöre giren suyu otomatik olarak kontrol eder."
"Seperatör, bir elektrik motoru tarafından sürtünme kavraması ve kayış aracılığıyla çalıştırılır. Seperatör tamburu, yataklar ve yaylar tarafından desteklenen bir milin üst kısmına sabitlenmiştir. Tortu küçük bir ara tortu tankına boşaltılır. Bu, seperatörün altındaki geleneksel çamur tankının kullanılmasını gereksiz kılar. Çamur giderme kiti, çamuru otomatik olarak ana çamur tankına pompalayarak bertaraf eder.
Normal çalışma sırasında önemli proses parametreleri izlenir. EPC70 ünitesi, düşük yağ/yakıt basıncı, yüksek ara tank seviyesi ve güç kesintisi için alarm fonksiyonları sağlar. EPC70 ünitesiyle ilgili hatalar için de alarm fonksiyonları sağlanır."
Özel metin mesajları, LCD ekranda proses parametrelerini ve alarmları gösterir. EPC70 ve starter kutusu bir araya gelerek birçok klaslama kuruluşu tarafından tip onaylı kontrol kabinini oluşturur. Ayrıca, isteğe bağlı vibrasyon kiti bağlantı elemanı takıldığında vibrasyon alarmı işlevleri de kullanılabilir.
"Purifier modunda çalışırken, seperatör tamburunda doğru arayüz konumunu, yani yağ/yakıt ve su mekanik salmastrası arasındaki sınırı elde etmek için bir yerçekimi diski takılmalıdır.
Yerçekimi diskinin boyutu, yağ/yakıt yoğunluğu, viskozite/sıcaklık ve seperatörün yağ/yakıt besleme hızına uygun olmalıdır. Clarifier modunda, yerçekimi diski yerine arıtıcı disk takılır.
Sistem, seperatörün başlatılması hariç, EPC70 kontrol ünitesi tarafından otomatik olarak çalıştırılır.
