MBR Membranları

Membran biyoreaktör teknolojisi, kentsel ve endüstriyel atık suyun arıtımı için geleceğe hazır bir çözümdür. Kaynak geri kazanımını maksimum seviyeye çıkarmanızı, maliyetleri en aza indirmenizi ve işlerinizde döngüsel ekonomi anlayışını uygulamanızı sağlar. Alfa Laval'in biyoreaktörler için membran modülleri, oluklu fiber ve düz levha teknolojilerinin avantajlarını bir araya getirir. Benzersiz LowResist™, S Aerator™ ve QuickSwap™ teknolojilerimizi birleştiren sistemlerimiz, MBR süreçleri için bir dizi avantaj sunar.

MBR teknolojisinin ön planında bulunan Alfa Laval'ın güncellenmiş MBR membranı

  • Güç tüketimini en aza indirin
  • Temizlik ihtiyaçlarını azaltın
  • Bakımı kolaylaştırın
  • Kapasiteyi en üst seviyeye çıkarın

Membran biyoreaktör filtreleme modüllerinin yeni sürümü kapasiteyi artıran, enerji tüketimini azaltan ve bakım maliyetlerini çok aza indiren bir dizi iyileştirmeye sahiptir. 15 yıl boyunca yüzlerce kurulumda kullandığımız denenmiş ve test edilmiş teknolojiye dayanarak, yeni MBR membranımız mümkün olan en düşük toplam sahip olma maliyetiyle güvenilir çalışmayı garanti eder.

.

Teknoloji

Doğa akıllı ve verimli süreçlerin örnekleriyle doludur ve MBR modüllerimizi tasarlarken bunların bazılarından ilham aldık. Son derece başarılı olan bu yaklaşım düşük enerji maliyetleri, minimum temizlik ve yüksek su kalitesi ile sonuçlandı. Sistemlerimizi daha da geliştirmek için her zaman aynı kılavuz ilke doğrultusunda kademeli olarak geliştirmeye devam ediyoruz: doğal verimlilik.

LowResist™

Alfa Laval'ın eşsiz LowResist tasarımı, membran modülümüzde oldukça düşük bir basınç düşüşü sağlar. Son derece düşük transmembran basınç (TMP) sayesinde, Alfa Laval MBR membranlar pazardaki diğer MBR'lere göre çok daha az temizliğe ve bakıma ihtiyaç duyar. Düşük TMP sayesinde gözenek kirlenmesi olmaz ve yüzey kirlenmesi kolayca temizlenir.

Ayrıca, Alfa Laval MBR filtreler modülün yalnızca 1 m üzerinde suyla yerçekimi ile çalışması sayesinde, pompaları kullanmaya gerek kalmadan tankın kapasitesi maksimum seviyeye çıkarılabilir.

Yeni modelimizde, transmembran basıncını daha da azaltmak için LowResist teknolojisini geliştirdik. Yeni membranların yanları açık olduğundan, su serbestçe kutuların içine nüfuz eder. Böylece, membranda daha eşit basınç dağılımı sağlandığından kapasite artar ve temizlik ihtiyaçları azalır.

S Aerator™

En son MBR modelimiz S Aerator havalandırma sistemine sahiptir. Bu yeni ve gelişmiş sistem hava tüketimini en aza indirir ve tıkanıklıkların temizlenmesine gerek kalmaz.

Tıkanıklıklar geleneksel, çok hatlı havalandırma sistemlerinde çok sorun yaratır. Temizlenip yeniden başlatılmaları zahmetli ve zaman alan bir işlemdir.

Alfa Laval'ın yeni S Aerator'ı tek hatlı tasarımı sayesinde kendi kendini temizler. Hava basıncı oluştuğunda tıkanmalar otomatik olarak temizlenir. Tıkanmadan dolayı sisteme giren su da otomatik olarak temizlenir ve böylece hiçbir aşamada elle müdahale etmeye gerek kalmaz.

Kendi kendini temizleyen tasarım, çalışma sırasında havanın açılıp kapanmasını kolaylaştırır ve membran modüllerinizi değişen havalandırma ile çalıştırmanızı sağlar. Böylece, birden fazla membran modülüne sahip sistemlerde, hava temizleme işlemi sürekli yapılmak yerine değişmeli bir şekilde yapılır. Çok düşük TMP sayesinde kirlenme bir soruna dönüşmeden bunu yapmak mümkündür. En büyük faydası, enerji, yatırım ve bakım maliyetlerinden yapılan tasarruftur.

Havalandırma hattının ucu, alt bölümü açık dikey bir borudur. Bu tasarım, biyoreaktörünüzde aşırı havalandırma olup olmadığını görmenizi sağlar. Borunun ucundan kabarcık gelmesi halinde sistem çok fazla hava alıyor demektir.

Alfa Laval MBR S Aerator Wastewater Treatment
Alfa Laval MBR QuickSwap

QuickSwap™

Alfa Laval'in benzersiz QuickSwap™ teknolojisi sayesinde membranlar kolayca takılır ve değiştirilir. Alfa Laval'ın benzersiz QuickSwap™ teknolojisi, her bir paketin ayrı ayrı çıkarılabilmesini sağlayarak membran modülünün üzerinde gerekli olan kaldırma yüksekliğini en aza indirir. Bu, Alfa Laval'ın MBR membran modüllerinin özellikle ekstra kaldırma yüksekliğinin daha fazla sermaye maliyeti anlamına geldiği iç mekan veya yeraltı montajları için uygun olduğu anlamına gelir.

QuickSwap™ teknolojisi sayesinde membranlar kolayca değiştirilebilir. Bir modüldeki tüm membranların paketler halinde monte edilmesiyle tüm paket tek bir işlemde değiştirilir ve her membran elemanının ayrı ayrı değiştirilmesine gerek kalmaz.

Bir paketi değiştirmek için tank seviyesini azaltın, eski paketi çıkarın ve yenisini yerleştirin. Tüm modülü tanktan çıkarmaya veya membranları değiştirdikten sonra her membran elemanının yerleştiğini kontrol etmek için zaman harcamaya gerek yoktur.

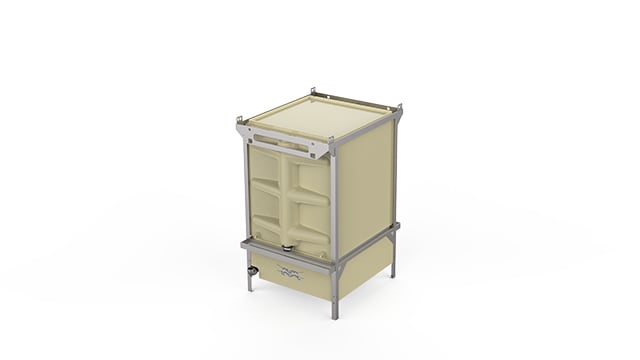

Yüksek kapasite için optimize edildi

Yeni Alfa Laval MBR membran modülleri çalışırken yalnızca iki yanının açık olması gerekir ve bu sayede sıralı olarak yan yana yerleştirilebilir, böylece kurulu membran yoğunluğu önemli ölçüde artar.

Yerçekimiyle çalışmak için gereken düşük su derinliği ile birlikte farklı modül ebatları mevcut tankların kullanımını optimize etmeyi ve kurulum yapılan membran alanını maksimum seviyeye çıkarmayı mümkün kılar. Alfa Laval çözümü ile tank hacmi başına en fazla membran alanını elde edersiniz.

Alfa Laval MBR membrandaki kirlenmeye karşı yüksek direnç ve gözenek kirlenmesinin yaşanmaması biyoreaktörü diğer üreticilerin filtrelerine kıyasla %50 daha fazla askıdaki katı madde yoğunluğu ile çalıştırmayı mümkün kılar.

Bu etkenler bir araya geldiğinde, Alfa Laval MBR membranlar ile tank hacmi başına maksimum kapasiteyi elde edersiniz.

Alfa Laval MBR high capacity
Alfa Laval MBR membranes

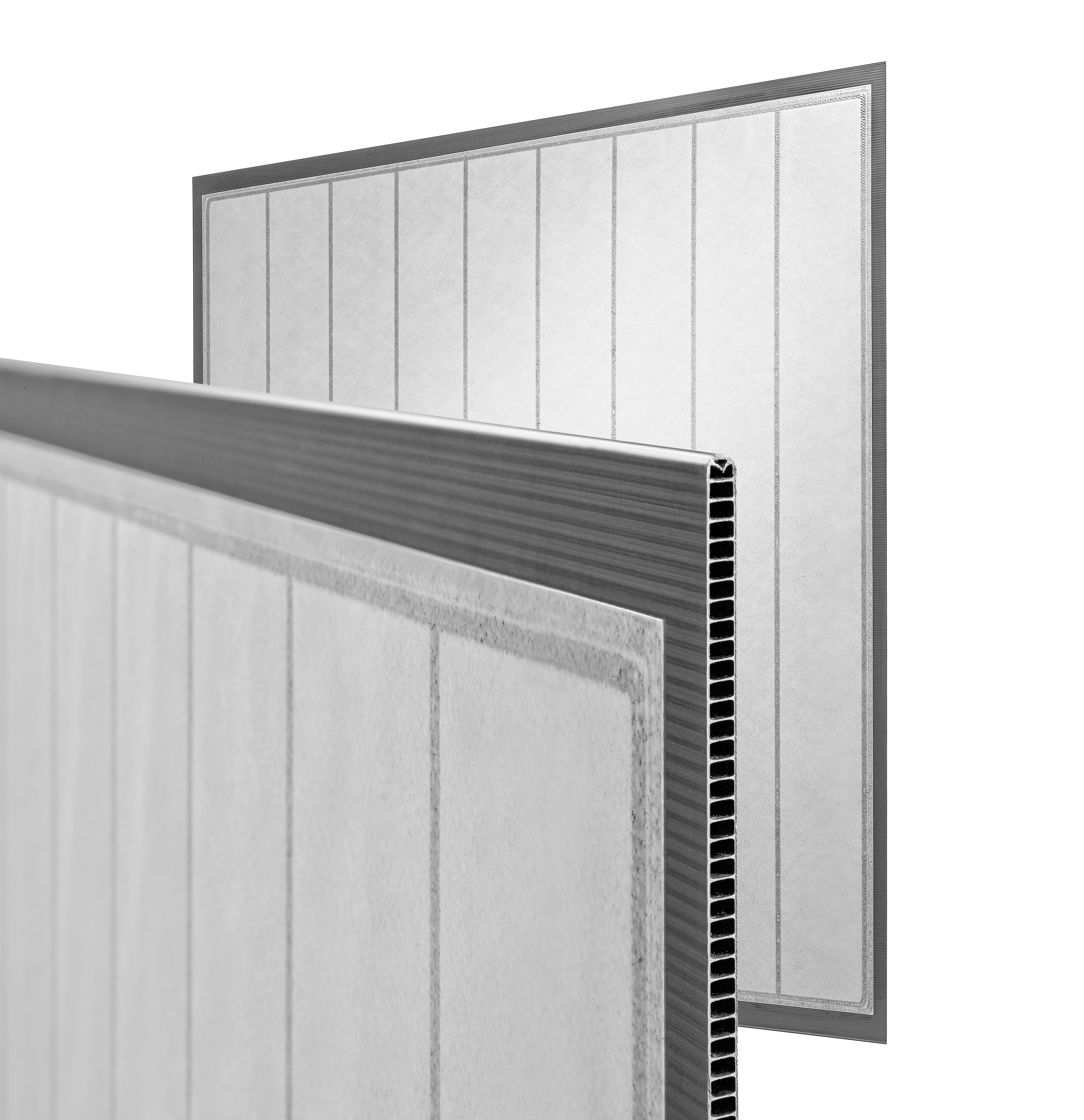

Membranlar ─ atık su uygulamaları için geliştirilmiştir

Membranlar MBR atık su arıtma tesisinin önemli bir parçasıdır. MBR modüllerimizde kullanılan tüm membranları en yüksek kaliteyi ve dayanıklılığı sağlayacak şekilde geliştirir ve üretiriz. Membranlar klora dayanıklı PVDF'den yapılmıştır ve özellikle atık su uygulamalarında kullanılmak üzere optimize edilmiştir.

Membranlar, bakterilere, mikroplastiklere ve diğer bazı kirleticilere karşı mutlak koruma sağlar ve arıtılmış suyun yeniden kullanımına veya çevreye duyarlı şekilde boşaltımına yönelik gereksinimlerin karşılaması garanti edilir.

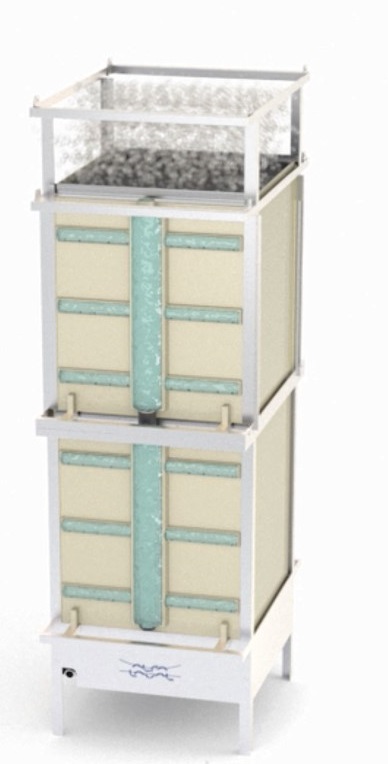

Düşük personel gereksinimleri için tam otomatik

Alfa Laval MBR membranların kullanımı kolaydır ve tamamen otomatik hale getirilebilirler. Hava temizleme, çevrim uzunlukları ve CIP gibi tüm önemli özellikler uzaktan başlatılabilir, kontrol edilebilir ve izlenebilir. Gerekli manuel işlem, temizlik kimyasal tanklarının doldurulmasını sağlamaktır.

Sonuç olarak ortaya çıkan personel gereksinimleri, normalde, tesis başına yaklaşık tam zamanlı operatör eşdeğerinin 1/4'ü gibi bir değerle çok düşüktür.

MBR membranes alfa laval wastewater treatment family vertical
.

Faydalar

Membran biyoreaktör filtreleme modüllerinin yeni sürümü kapasiteyi artıran, enerji tüketimini azaltan ve bakım maliyetlerini çok aza indiren bir dizi iyileştirmeye sahiptir.

treated water

Mükemmel su kalitesi

Membran biyoreaktörün en büyük avantajlarından biri, atık suyun olağanüstü kalitesidir. Düzenleyici taleplerin gittikçe sıkı hale gelmesiyle birlikte, Alfa Laval'dan MBR membran modüllerine yatırım yaptığınızda geleceğe hazır bir çözümünüz olduğundan emin olabilirsiniz.

Membran, tüm bakterileri ve bazı diğer patojenleri ve ayrıca tüm mikroplastikleri ortadan kaldıran fiziki bir bariyer olduğundan, sulama gibi bir dizi faydalı yeniden kullanım uygulamasına uygundur.

MBR sistemi endişe veren bileşenlerin, mikro kirleticilerin ve ilaçların kentsel ve hastane atık sularından temizlenmesi için de harika bir çözümdür.

Alfa Laval MBR membranlar California Title 22 onaylıdır ve Danimarka'daki bir atık su arıtma tesisinde yapılan en son çalışmalarda mikroplastik kirleticilerin giderilmesinde tamamen etkili olduğu kanıtlanmıştır. Bu nedenle, gelecekteki operasyonel ihtiyaçlarınızı ve yerel çevrenizin ihtiyaçlarını karşıladığından emin olabilirsiniz.

Düşük enerji maliyetleri

Enerji, bir MBR tesisinin işletilmesinin temel maliyeti olup, enerji verimliliğini öncelikli hale getirmektedir. Alfa Laval MBR membranlar, mümkün olan en düşük enerji maliyetinde pazar lideri bir performans sunar.

MBR membranlarımızın benzersiz LowResist™ tasarımı, tek tahrik gücü olarak yerçekimi kullanılarak çalıştırılabilmelerini ve böylece pompalama gücü maliyetlerini ortadan kaldırmayı mümkün kılar.

Alfa Laval'dan yeni S Aerator™, havalandırıcıda tıkanmaların veya membran kirlenmesinin artmasına neden olmadan hava temizlemeyi optimize etmenizi ve hava üfleyicinin enerji tüketimini artırmanızı sağlar.

reduce energy cost 350x281 jpg
MBR membranes alfa laval wastewater treatment 640X360 Copy

Minimum temizlik

LowResist membran modülü teknolojisinin temelini oluşturan çok düşük transmembran basınç (TMP), kirlenmeyi ve dolayısıyla temizlik ihtiyaçlarını en aza indirir. Düşük TMP gözenek kirlenmesini ortadan kaldırır ve böylece, Alfa Laval MBR filtresi yalnızca her on dakikada bir dinlenme/havayla temizlemeye ve yılda 4-6 kez CIP uygulamasına ihtiyaç duyar.

 Diğer bir deyişle:

  • Geri yıkama olmaz
  • Kimyasal ters yıkama gereksinimi az olur ve çoğu durumda ıslatma gerekmez
  • Filtre modülünü, kullanım ömrü boyunca tanktan çıkarmaya gerek yoktur
  • Minimum CIP
  • Minimum kimyasal kullanımı
  • Zamandan büyük tasarruf
  • Membran ve pompalarda daha az aşınma ve yıpranma

Kolay, güvenilir çalışma

Alfa Laval MBR membran sisteminin her detayı, özellikle atık su uygulamalarında kullanılmak üzere tasarlanmış ve üretilmiştir. Tortuda hareketli parça veya vana bulunmamaktadır ve pompa kullanımı en aza indirilmiştir. Maksimum güvenilirlik ve mümkün olan en düşük bakım gereksinimlerini sağlamak için hiçbir şey şansa bırakılmamıştır.

Filtre modülünü biyoreaktör deposundan çıkarmanızı veya boşaltmanızı gerektirecek hiçbir bakım yoktur. Bir membranı değiştirmeniz gerektiğinde, benzersiz QuickSwap sistemimiz bunu membran tankında rekor sürede gerçekleştirmenizi sağlar. Buradan QuickSwap hakkında daha fazla bilgi edinebilirsiniz.

Eğer mevcut bir atık su arıtma tesisini MBR teknolojisine dönüştürüyorsanız, personeliniz için ileri düzeyde bir eğitim gerekli değildir. Sistemimizdeki tüm teknolojiler çalışanlarınıza tanıdık gelecektir.

MBR benefits 590x450 03
MBR benefits 590x760 04

CAPEX - Düşük yatırım maliyeti

Alfa Laval MBR membranları uygun olan her alanda maksimum kapasite sunar. Yeni bir tesis inşa ediyor veya mevcut olanı yükseltiyor olsanız da çözümlerimizin sermaye harcamalarını (CAPEX) azalttığını göreceksiniz.

Yeni tesisler

Yeni tesisler için Alfa Laval'ı tercih ederek büyük çaplı inşaat işlerinden tasarruf edebilirsiniz. Yüksek membran yoğunluğu ve daha yüksek yoğunlukta askıdaki katı maddeler ile çalışabilmesi sayesinde tankın boyutu diğer MBR sistemlerinden daha küçük olabilir. Bir Alfa Laval sistemi oluklu fiber çözümlere göre %50'ye kadar daha yüksek katı yoğunlukları ile çalışabildiğinden, daha küçük bir tank kullanmak mümkündür.

Ve bir Alfa Laval sistemi ile tortu devridaimi için pompalar monte etmeniz gerekmez. Bu işlemi hava asansörü kullanarak yaparız, böylece, temizleme havası tortuyu devridaim yaptırır. Alfa Laval MBR membranının tasarımının sadeliği sayesinde pompalardan ve borulardan da tasarruf edersiniz. Sistem, tahrik gücü olarak yerçekimi ile çalışabileceğinden, CIP pompası ihtiyacınız olan tek pompadır.

Mevcut tesisler

Mevcut tesisler için MBR filtreleme sistemimizin büyük esnekliği mevcut herhangi bir altyapıya göre uyarlanmasını mümkün kılmaktadır. Sistemin yerçekimi ile çalıştırılması veya düşük enerjili süzme pompalarının kullanılması arasında seçim yapabilirsiniz. Farklı boyutlardaki membran modülü seçeneklerimizle, mevcut tanklarınıza maksimum membran kapasitesini doldurabiliriz.

.

Minimum MBR bakımı

Temizleme

Son derece düşük transmembran basıncı ve gözenek kirlenmesinin yaşanmaması çok az temizlik gerektirir. Normal çalışma sırasında, temizleme havasının yüzeydeki kirlenmeyi gidermesi için her 10 dakikada bir 2 dakikalık bir dinlenme süresi yeterlidir.

Sık sık geri yıkamaya veya kimyasal olarak geliştirilmiş ters yıkamaya gerek yoktur – iki veya üç ayda bir sadece bir ila iki saatlik CIP temizliği. Diğer MBR sistemlerine kıyasla zamandan tasarruf çok fazladır.

Uzun CIP temizleme döngüleri ayrıca, membranlar üzerindeki aşınmayı ve kimyasal kullanımı en aza indirme faydası sağlar.

Ekipman bakımı

MBR sistemlerimiz, kolay ve seyrek bakım özelliğine sahiptir. Tüm bakımlar tanktaki membran modülleri ile gerçekleştirilir. Modülleri, kullanım ömürleri boyunca tanktan çıkarmaya gerek yoktur.

Alfa Laval MBR membranları yerçekimi ve hava kaldırma sistemi ile çalıştıklarından, bakım gerektiren su veya tortu pompaları yoktur. Nadiren vanalar, CIP pompası ve hava üfleyici için bakım gerekir.

Bir modüldeki membranların kullanım ömürlerinin sonunda değiştirilmeleri gerekirse, yeni QuickSwap tasarımımızın bu işi büyük ölçüde kolaylaştırdığını göreceksiniz. Bir modüldeki tüm membranlar bir kutucuğa monte edilir ve tüm membran kutucuğunu değiştirmek için tek yapmanız gereken tank seviyesini düşürmektir.

QuickSwap hakkında daha fazla bilgiyi buradan edinebilirsiniz

Modüler tasarım sayesinde, montaj sırasında modülleri kaldırmak için tan kenarlarında yalnızca 1,3 m açıklık gerekir. MBR'niz kapalı bir alandaysa ve alan sınırlıysa bu önemli bir özelliktir.



extending performance service man cogwheels 373x427
Cogwheels

Performans Anlaşmaları

Alfa Laval ile bir Performans Anlaşması imzalamak size rahatlık ve garantili performans sunar. Alfa Laval'in MBR uzmanları ekibi, anlaşmanızda belirtilen akış ve TSS seviyesini aldığınızdan emin olurlar.

Tek istediğimiz, sisteminizin çalışmasını değerlendirebilmemiz için yılda üç kez işletim verilerini bize göndermenizdir. Yılda bir kez, bir Alfa Laval MBR uzmanı, optimizasyon olasılıklarını tartışmak ve görsel bir inceleme yapmak için tesisinizi ziyaret eder.

Bir Performans Anlaşmanız varsa, ilk devreye alım sırasında da yanınızda oluruz ve mekanik garanti 5 yıla kadar uzatılır.

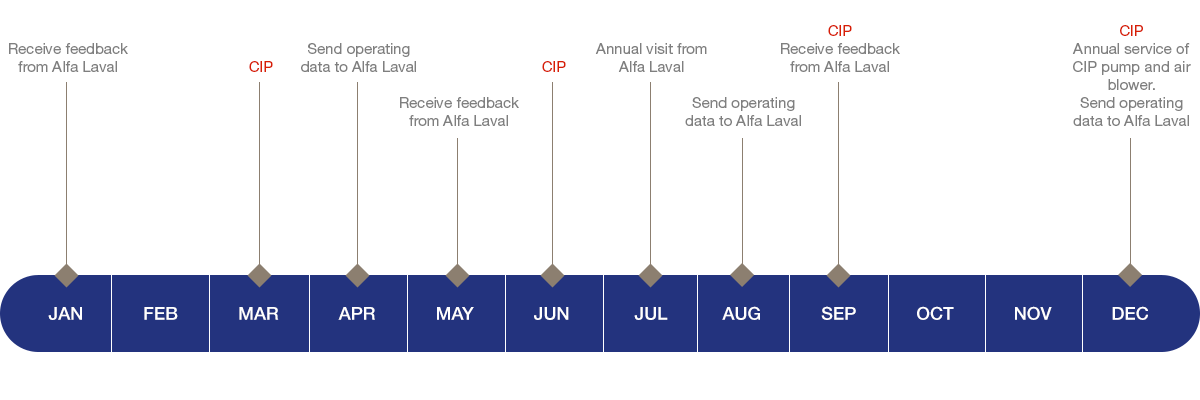

Alfa Laval MBR'nin hayatında bir yıl

diagram jan dec[1]
.

Ortaklık

Tasarım aşamasından ve tesisinizin tüm kullanım süresi boyunca, sürecin her aşamasında size destek vermekten mutluluk duyuyoruz.

Müşterilerle olan işbirliğimiz genellikle tasarım aşamasında başlar ve bu aşamada maksimum kapasiteyi, su kalitesini ve enerji verimliliğini sağlamak için tesisin optimize edilmesine yardımcı oluruz. Sistemimizin esnekliği, yeni tesisinizi tam ihtiyaçlarınıza göre özelleştirebilmemizi sağlar ve tankınızdaki biyolojinin mümkün olan en iyi koşullarda olmasını sağlarız.

Ayrıca, MBR montajlarında üretilen katı maddelerin gereklerini karşıladığı kanıtlanmış tortu su atımı ekipmanları sağlayabiliriz.

World Map Gears

Küresel servis ağı

Servis ortağınız Alfa Laval olduğunda, yardım her zaman elinizin altındadır. Yaklaşık 100 ülkede, kendi dilinizde size yardımcı olmaya hazır servis personelimiz bulunmaktadır. Ayrıca, etkin lojistik zincirimiz, gerekli yedek parçaları olabildiğince çabuk almanızı sağlar.

.

MBR vaka öyküleri

Her tür kentsel ve endüstriyel atık suyu işlemesini yapan, dünya genelinde 150'den fazla Alfa Laval MBR sistemi bulunmaktadır.

Central Clear Creek uses Alfa Laval MBR membranes

Clear Creek in Denver, Colorado, chooses Alfa Laval’s MBR membranes over conventional activated sludge (CAS) for high quality effluent, reliability, cost savings due to low maintenance requirements, ease of use and more.

Schwander Polska, düşük kullanım ömrü maliyetleri için Alfa Laval MBR'yi seçti

Schwander Polska şirketi, MBR teknolojisine dayalı atık su tesisleri tasarlar, inşa eder ve işletir. Asgari işletme maliyetinde uzun ve sorunsuz çalışma süresi sağlamak için şirket, tüm projelerinde Alfa Laval MBR membranlarını kullanmaya karar verdi.

Alfa Laval MBR, KMC'de esnekliği ve atık kalitesini en üst düzeye çıkarıyor

Patates nişastası üreticisi KMC, atık su arıtma tesisinde 10.000 mg COD/L  atık su işliyor. Alfa Laval'ın MBR membranları sayesinde şirket, biyoreaktörlerinde en uygun bakterileri kullanma esnekliğine sahip ve belediyenin atık kalitesi konusundaki taleplerini karşılayabiliyor.



.
