Diabon
Alfa Laval Diabon, kompakt plakalı ısı eşanjörünün yüksek verimli ısı transferi özelliğini grafit malzemenin olağanüstü korozyon direnci ile birleştirir. Diabon™ serisi, metal, cam veya Teflon® plakaların korozyona dayanıklı, bakımı kolay ve termal olarak verimli bir ısı eşanjörü ihtiyacını karşılayamadığı uygulamalar için ideal bir çözüm sunar.
Verimlilik, güvenilirlik ve servis kolaylığı
- Korozyona karşı yüksek dirençli, güvenilir çalışma
- Yüksek termal verimlilikle enerji tasarrufu
- Kapalı sıcaklık yaklaşımı ile mükemmel ısı geri kazanımı
- Kirlenmenin azalmasıyla servis ihtiyaçları arasındaki zaman uzar
- Kurulumu ve bakımı kolay olan, yer tasarrufu sağlayan kompakt üniteler
Alfa Laval Diabon™ contalı plakalı ısı eşanjörleri, Alfa Laval ve SGL Carbon arasındaki ortak bir geliştirme girişiminin sonucudur. Alfa Laval'ın plakalı ısı eşanjörü konusundaki bilgi birikimi ile SGL Carbon'un grafit malzemelerdeki uzmanlığının birleşimi, aşağıdakiler gibi yüksek derecede aşındırıcı sıvılar için en uygun ısı transferi çözümünü ortaya çıkarmıştır:
• tüm yoğunluklarda hidroklorik asit ve gaz
• %90'a kadar sülfürik asit, %60'a kadar hidroflorik asit
• tüm yoğunluklarda fosforik asit
• yüzey işleme tesislerinde kullanılan asitler
• madencilik endüstrisinde kullanılan elektrolitler
• karışık asitler
• klorlu hidrokarbonlar
• alüminyum klorür gibi katalizörler

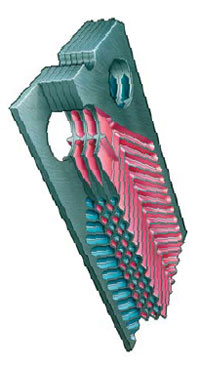

Diabon teknolojisi nasıl çalışır
Alfa Laval Diabon™ plakalı ısı eşanjörleri, akışkanları ayıran plakaların özel grafit malzemelerden yapılmış olması dışında, geleneksel contalı plakalı ısı eşanjörleri gibi çalışır. Diabon™ plakaları üç farklı grafit sınıfında mevcuttur: F100, NS1 veya NS2.
Plakalar, agresif kimyasallara ve 180°C (356°F) üzerindeki sıcaklıklara dayanıklı PTFE halat contalarla plaka paketinde sızdırmaz hale getirilir. Montaj sırasında conta, yaklaşık 0,2 mm (0,078 inç) kalınlığında çok ince bir tabaka haline getirilir. Böylece aşındırıcı ortamla minimum teması ve uzun aralıklarla güvenilir çalışmayı sağlar. Conta neredeyse sınırsız süreyle depoda saklanabilir.
Karkas üzerindeki yaylı sıkma cıvataları, plaka paketinin ısıl genleşmesini telafi ederek plakanın çatlama riskini en aza indirir.

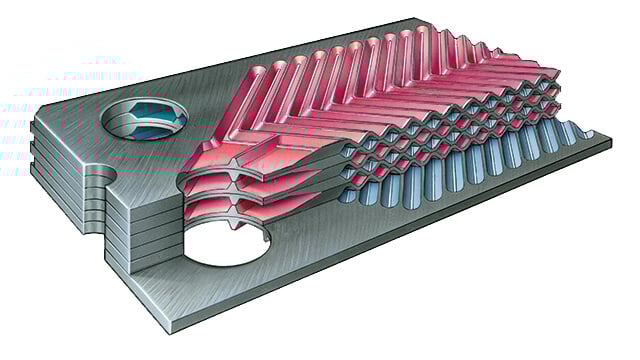

Yüksek türbülans ve ters akışın birleşimi maksimum ısı geri kazanımı sağlar. Oluklu plakalar arasındaki kanallarda iki ortam akışı, alternatif shell-and-tube veya blok alternatiflerine göre daha iyi ısı transferi sağlayan türbülans oluşturur. Ters akış, yakın sıcaklık yaklaşımlarına olanak tanıyarak mükemmel ısı geri kazanımı sağlar.
