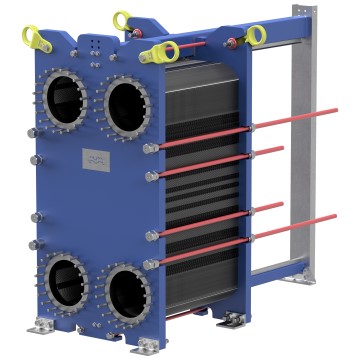

Marine gasketed plate heat exchangers
Alfa Laval has been developing heat transfer technology for more than 80 years and has been active in the marine industry for over a century. Based on that vast wealth of experience, our engineers have designed gasketed plate heat exchangers that set entirely new standards – not only for reliability, but also for thermal performance and ease of service.
The marine industry’s most modern line of plate heat exchangers
- Superior reliability and energy efficiency (OmegaPortTM) (FlexFlowTM)
- Small size and footprint (CompactFrame™ design)
- Minimal fouling (CurveFlow™ plate distribution area)
- Easy installation and service (five-point alignment system)
- Optimized global supply chain and production for smallest environmental footprint
Suitable for any vessel, Alfa Laval gasketed plate heat exchangers excel in applications from general heating and cooling to heat recovery, condensation and evaporation. Whether used as central coolers in the engine room or for glycol heating onboard Floating Supply and Regasification Units (FSRU) their innovative features, take reliability to an all-new level and save crews time and effort during maintenance. Above all, their design minimizes fouling and maximizes heat transfer capabilities, which ensures the highest possible energy efficiency.
Learn more about the CompactFrame™, CurveFlow™,
Five-point alignment and other features that make the difference.
Ürünler ve Çözümler
Gasketed plate heat exchangers for the engine room (central coolers)
Compact, reliable and energy-efficient, Alfa Laval gasketed plate heat exchangers are also safe and simple for crews to maintain. Our flexible marine line provides the right match for your needs today – with the possibility to adjust capacities later.
| T6 DN 60 |
T10 DN 100 |
T15 DN 150 |
T21 DN 200 |
T25 DN 250 |
T35 DN 350 |
|
|---|---|---|---|---|---|---|
| H (mm) | 890 | 1054 | 1833/1781 | 2082 | 2761 | 2875 |
| W (mm) | 320 | 470 | 610/650 | 755 | 913 | 1174 |
|
Temperature (oC) |
0 to 150 |
0 to 150 |
0 to 180 |
0 to 100 |
0 to 100 |
0 to 100 |
|
Pressure (bar) |
16 |
16 |
16 |
10 |
10 |
8 |
| Max flow rate (m3/h) | 60 | 160 | 370 | 650 | 1000 | 1970 |
| Capacity (kW) – water duty with LMTD 6 | 800 | 3 000 | 9 000 | 18 000 | 28 000 | 35 000 |
XL marine gasketed plate heat exchangers for glycol heating onboard Floating Supply and Regasification Units (FSRU)
|
|
|
|
|
|
TS45 |
T45 |
T50 |
|
|
H (mm)* |
2745 |
3540 |
4010 |
|
W (mm)* |
1430 |
1420 |
1550 |
|
Temperature (oC) |
- 50 to 150 |
-50 to 150 |
- 50 to 150 |
|
Pressure (bar) |
15 |
15 |
16 |
|
Max flow rate (m3/h) |
2 000 |
3 200 |
4 400 |
|
Capacity (kW) – water duty with LMTD 6 |
45 000 |
45 000 |
55 000 |
*Frame plate
Nasıl çalışır
Contalı plakalı ısı eşanjörünün ısı transfer alanı, basıncı korumak için bir çerçeve ve basınç plakaları arasına monte edilmiş bir dizi oluklu plakadan oluşur. Contalar, plakalar arasında sızdırmazlık görevi görür. Akışkanlar normalde ısı eşanjöründen ters yönde akar. Bu sayede en verimli termal performans çok yakın bir sıcaklık yaklaşımı sağlanır, yani çıkan proses akışkanı ile giren servis akışkanı arasındaki sıcaklık farkı çok yakındır.
Alfa Laval liquid/liquid gasketed plate-and-frame heat exchanger
Features that make the difference
The Industrial line is equipped with features that turn this high-performance family into efficient and reliable workhorses that are easy to service and maintain over the whole product lifecycle.
For efficiency
By improving the efficiency of your heat exchanger, you can maximize production and minimize energy consumption to reduce your power bill and improve your environmental footprint.
See product animations below or get more information and listen to our technical experts.
CurveFlow™
dağıtım alanı
Akışkanın plaka yüzeyindeki dağılımını artırır ve ölü alanları en aza indirir.
OmegaPort™
dairesel olmayan bağlantılar
Akışı ve termal verimliliği optimize eder.
FlexFlow™
plaka tasarımı
Termal verimliliği artırır ve basınç kaybını optimize eder.
For reliability
We are always looking to increase the reliability of every aspect of our gasketed plate heat exchangers.
We focus on durable designs based on robust materials and safe manufacturing processes.
See product animations below or get more information and listen to our technical experts.
PowerArc™
optimize plaka düzeni bölücü
Daha uzun hizmet süresi için plaka sağlamlığını artırır.
Beş noktalı hizalama sistemi
Mükemmel konumlandırma sayesinde kolay servis ile güvenilir performansı güvenceye alır.
SteerLock™
plaka hizalama
Güvenilir plaka konumlandırma ve kolay servis sağlar.
For serviceability
The simple opening and closing of the plate-and-frame design with gaskets enables hassle-free inspection and service. It also enables you to easily adapt the unit to new process conditions.
See product animations below or get more information and listen to our technical experts.
ClipGrip™
conta tasarımı
Mükemmel sızdırmazlığı ve sorunsuz bakım sürecini garanti eder.
T çubuğu silindir tasarımı
Servisi kolay olan daha alçak bir ünite sağlar.
Rulman kutuları
Daha sorunsuz, daha verimli bakım için açılması kolay bir üniteyi garanti eder.
Kompakt tasarım
Bakımı kolaylaştırır ve servis alanı gereksinimini en aza indirir.
Services
Alfa Laval Denizcilik Servisi
Alfa Laval Denizcilik Servisi, dünya genelinde her yerden ve her zaman daha fazla çalışma süresine ve performans optimizasyonuna olanak sağlar. Servis ağımız her zaman hizmetinizdedir ve servis hizmeti teklifimiz, ekipmanınızın kullanım ömrü boyunca güvenilirlik, verimlilik ve uyumluluk sağlar.
7/24 Servis & Destek
Bize her zaman, her yerden ulaşın:
+46 4636 7700
marine.service@alfalaval.com
Servis merkezleri, dağıtım merkezleri ve saha servis mühendislerinden oluşan küresel ağımız her zaman size yardımcı olmaya hazırdır.
Documents
Downloads
Instructions and manuals
Product brochures
Heating and cooling in an engine room
On a ship, there are many types of machinery with a cooling demand. When the heat energy cannot be recovered or utilized, the total costs of transferring it away from the machinery should be kept to a minimum. Alfa Laval can ensure a cost-effective central cooling system through our portfolio of innovative plate heat exchangers. Our gasketed plate heat exchangers have unique features that reduce the running costs for engine room cooling – and contribute to sustainability.
