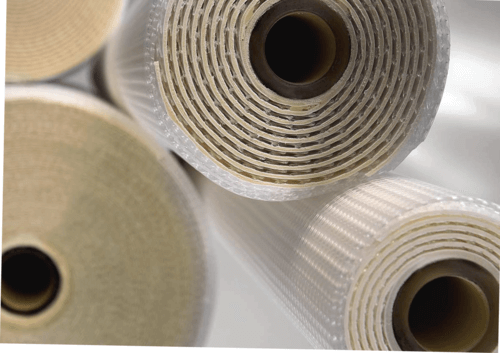

UF spiral
Alfa Laval ultrafiltrasyon spiral membranları (UF), ürün geri kazanımının yanı sıra ürün saflaştırma, fraksiyonlama ve konsantrasyon için kullanıldıkları gıda, içecek, süt ürünleri, biyoteknoloji ve ilaç endüstrilerindeki birçok işlem için kanıtlanmış ve oldukça yaygın bir seçimdir. Bu, ultrafiltrasyon membranlarını çok amaçlı ürünlerimizden biri haline getirir. Alfa Laval, farklı özelliklere ve özelliklere sahip kapsamlı bir UF membran yelpazesi sunar.
Bring cost efficiency to your UF membrane process
- Cost-effective operation due to low energy consumption
- Efficient – no need to replace/dispose of the cartridges or consumables used in traditional dead-end filtration
- Excellent chemical and thermal stability with service life up to several years
- Low start-up costs compared with other solutions
- Flexible – available in different combinations of length, diameter and spacer size
Alfa Laval offers different ultrafiltration membrane types
The ultrafiltration membranes range from 1,000-100,000 molecular weight cut off (MWCO), and the applied pressure is relatively low. Salts, sugars, organic acids and smaller peptides pass through the pores while proteins, fats and polysaccharides are retained.
With our ultrafiltration spiral membranes you can fractionate a feed stream into two distinct streams, with each stream containing dissolved components with different molecular weights.
UF-pHt™ series
UF-pHt™ membranes tolerate high temperatures and pH values. The membranes are made of polysulphone or polyethersulphone on polypropylene support material. MWCO values range between 2,000 and 100,000 Dalton. Most of the spiral membranes are USDA approved and Halal certified.
UF-PP series
The UF-PP membranes are made of fluoro polymer, polysulphone, regenerated cellulose acetate or composite fluoro polymer on polypropylene support material. MWCO values range from 1,000 to 100,000 MWCO. One type is Halal certified.
UF-PET series
The UF-PET spiral membranes are based on polyester support material. The polymeric membrane is made of polysulphone, polyethersulphone or regenerated cellulose acetate with up to 100,000 MWCO values. Certain types are USDA approved and we can offer products with Halal certificates upon request.
Dairy series
Alfa Laval has two series of spiral membranes tailor-made for dairy applications: Dairy UF-PET and the Dairy UF-pHt™.
The dairy UF-PET spiral membranes, which are manufactured with polyester support material, are available with MWCO values between 5,000 and 10,000 Dalton.
The dairy UF-pHt™ spiral membranes, which are cast on polypropylene backing paper, are available with MWCO values between 5,000 and 20,000 Dalton.
Both types are USDA approved and we can offer products with Halal certificates upon request.
Our ultrafiltration membrane materials are compliant with all major regulations
Spiral sarımlı membran malzemelerimiz tüm önemli regülasyonlarla uyumludur
Hem düz levha hem de spiral sarımlı membran konfigürasyonları için kullanılan tüm membran malzemeleri AB Yönetmeliği (EC) 1935/2004, AB Yönetmeliği 10/2011, AB Yönetmeliği (EC) 2023/2006 ve FDA yönetmelikleri (CFR) Başlık 21'e uygundur ve gıda ve farmasötik işleme uygulamalarında kullanıma uygundur. Uyumluluk aynı zamanda plaka ve şasili üniteleri, eleman yuvalarını ve pompalar gibi öğeler de dahil olmak üzere ilgili ekipman ve bağlantı parçalarını da kapsar ve çok çeşitli endüstrilerde güvenli ve verimli spiral membran filtrasyonunu destekler.
Nasıl çalışır
Membran filtrelemenin arkasındaki temel prensip, bir sıvıyı iki farklı akışkana ayırmak için yarı geçirgen bir membranın kullanılmasıdır.
Sıvının membran yüzeyi boyunca çapraz akışta pompalanmasıyla membranın gözeneklerinden daha küçük bileşenlerin geçmesine izin verilir. Oluşturulan pozitif bir basınç sayesinde istenen permeat formu yakalanır.
Gözenek boyutundan daha büyük herhangi bir bileşen geçemez ve çökelti kısımda geride kalır. Spiral sarımlı membranın yüzeyi, membran yüzeyine paralel hareket eden sıvı akışının kuvveti sayesinde tıkanıklıklardan korunur.
Construction of the ultrafiltration spiral membrane
Etkin spiral membran filtrelemesi
Bir spiral membran, her biri merkezi bir permeat toplama tüpüne yapıştırılmış, bir permeat ara ağı ile ayrılmış iki membran tabakasına sahip birkaç membran 'zarfından' oluşur.
Her bir membran sarmalı arasında besleme kanalını oluşturan bir ara parça bulunur. Böylece beslenen ürünün membran boyunca akmasına izin verilir. Membrandan geçen ürün; permeat toplama tüpüne akar
Kırmızı = Besle/tut.
Yeşil = Geçir.
The flow pattern in a UF spiral membrane where red represents the feed/retentate and yellow the permeate.
