Modüller
Alfa Laval plaka ve şasi membran modüllerinin benzersiz açık kanal tasarımı, süspansiyon halindeki katı maddeler içeren beslemeler dahil olmak üzere neredeyse her türlü viskozite için uygun olmasını sağlar. Bu membran modülleri, hijyenik çalışmaya uygundur ve ürün saflığının kritik olduğu, mükemmel temizlik ve dezenfeksiyonun gerekli olduğu durumlarda önemli avantajlar sağlar.
Alfa Laval plaka ve şasi membran modüllerinin avantajlarını deneyimleyin
- Yüksek viskoziteli ürünler için açık kanal tasarımı
- Hijyenik tasarım, yüksek ürün saflığı ve kolay temizlik sağlar
- Plaka ve şasi modülleri ile spiral sargılı elemanlar için uyumlu membran türleri
- Bireysel membranların kolay değiştirilmesi
- Özelleştirilmiş çözümler için esnek modüler tasarım
Kolay temizlik, inceleme ve membran değişimi için modüler yapı
Membran filtrasyonunun temel prensipleri, membran spiral bir eleman olarak sarılsa da veya plaka ve şasi üniteleri için düz bölümler halinde kesilse de aynıdır. Alfa Laval plaka ve şasi modülleri, spiral sarımlı elemanlarımızla aynı membran tiplerini kullanır. Açık kanal tasarımı, viskoz veya partikül yüklü beslemelerle yapılan işlemler için ya da sık değişim gerektiren durumlar için idealdir. Modüler tasarım sayesinde, tek tek membranlar modülün geri kalanını bozmadan değiştirilebilir. Esnek yapılandırma hem küçük ölçekli denemeleri hem de tam ölçekli üretimi destekler.
Alfa Laval'ın farklı membran modülü türleri nelerdir?
Alfa Laval membran ekipmanı modüler bir temelde tasarlanmıştır ve üretiminiz büyüdükçe olağanüstü esneklik ve ölçeklenebilirlik sunar. Membranlar modüllere yerleştirilir, modüller halka şeklinde birleştirilir ve halkalar komple sistemlere entegre edilir. Plaka ve şasi modül yelpazemiz, yüksek viskoziteli ürünlerin ultrafiltrasyonu ve mikrofiltrasyonu için 27 m²'ye kadar membran alanı sunan Alfa Laval M37'yi içerir. Alfa Laval M38L/H, düşük ila orta viskoziteli uygulamalar için modül başına 60 m²'ye kadar alan sunar. Alfa Laval M39L/H, modül başına 60 m²'ye kadar alan sunar ve yüksek viskoziteli ürünler ve fermantasyon sıvıları gibi zorlu beslemeler için tasarlanmıştır.
Modül M37
Yüksek viskoziteli ürünlerin (50–250 cP) ve fermantasyon sıvılarının ultrafiltrasyonu ve mikrofiltrasyonu için tasarlanan Alfa Laval M37 modülü, biyoteknoloji, ilaç, gıda ve içecek ile kağıt hamuru ve kağıt uygulamalarında güvenilir performans sunar.
Modül M38L/H
Düşük ila orta viskoziteli ürünlerin (1–25 cP) ve fermantasyon sıvılarının ultrafiltrasyonu ve mikrofiltrasyonu için geliştirilen Alfa Laval M38L/H modülü, biyoteknoloji, ilaç, gıda ve içecek işleme ile kağıt hamuru ve kağıt endüstrisindeki uygulamalar için son derece uygundur.
Modül M39L/H
Kanıtlanmış bir tercih olan M39L/H plaka ve şasi modülü, biyoteknoloji, ilaç ve gıda ve içecek sektörlerinde yüksek viskoziteli ürünlerin (1–30 cP) ve fermantasyon sıvılarının verimli UF ve MF işlemleri için tasarlanmıştır. Optimize edilmiş akış dinamiği, güvenilir performans için düşük enerji ve düşük basınçlı çalışmayı destekler.
Alfa Laval plaka ve şasi membran filtrasyon modülü nasıl çalışır?
Alfa Laval'ın plaka ve şasi modülü, membran yüzeyi boyunca açık kanallarla tasarlanmıştır. Besleme akışı/çökelti bu kanallardan akar.
Membran, permeatın toplanmasını ve permeat toplama tüpleri aracılığıyla modülden çıkarılmasını sağlayan çok sayıda yuvaya sahip içi boş plakalarla desteklenir.
Plaka ve şasi modülleri, kilit halkaları veya şeritlerin yardımıyla membranın kendisini kullanarak besleme/çökeltinin permeat kanallarına karışmasını önler. Böylelikle plaka yığınının kendisinden sızıntı olması da önlenir.
Alfa Laval modüllerinin tasarımı sayesinde, modülün diğer membranlarını etkilemeden membranlar tek tek değiştirilebilir.

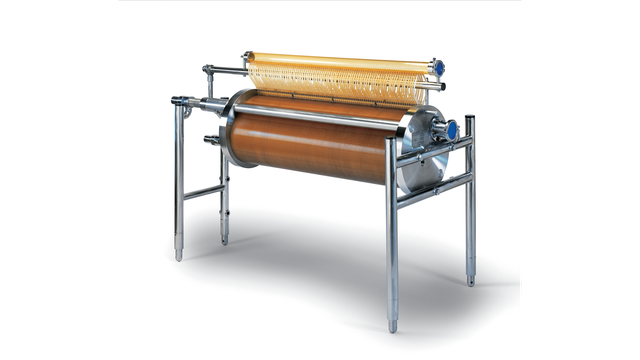

Plaka ve şasi modülü M37
Alfa Laval plaka ve şasi M37 modülü, son derece yüksek viskoziteli sıvılar için yüksek konsantrasyonlu modülümüzdür. Birçok ürün Newtonian değildir. Bu nedenle akış hızı arttıkça incelme eğilimi gösterir. Bu özellik M37 modülünün ince kanal sisteminin olağanüstü tasarımında tam olarak kullanılır ve modüllerin çoğu UF sistemi ile işlenemeyen diğer ürünler için kullanılabilir olmasını sağlar.
Modül, 27 m²'ye kadar membran alanı boyutlarıyla mevcuttur ve 80°C'ye kadar sıcaklıklarda, 15 bar'a kadar basınçlarda ve 1 ile 14 arasında pH değerlerinde çalışabilir. Alfa Laval'ın sunduğu tüm düz tabaka ultrafiltrasyon ve mikrofiltrasyon membranları ile donatılabilir.

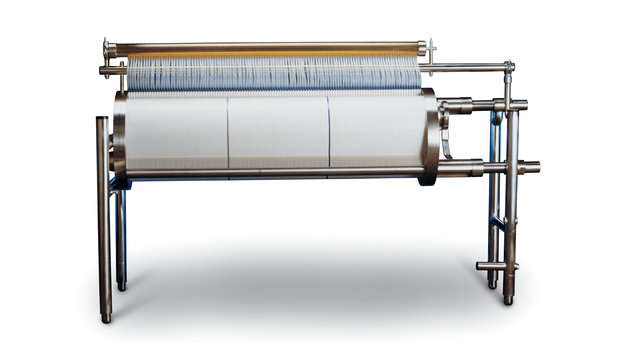

Plaka ve şasi modülü M38L/H
Alfa Laval plaka ve şasi modülü M38L/H, antibiyotik, amino/organik asitler, dekstranlar vb. işlemlerinde kullanılan biyoteknoloji ve ilaç endüstrileri için enerji verimli bir modüldür. Ayrıca süt ve süt ürünleri, sakızlar, şeker vb. gıda ve içecek uygulamaları için de popüler bir seçimdir.
M38L/H modülü, düşük (L) veya yüksek (H) kanallara sahip plakalarla ve maksimum 60 m²'ye kadar membran alanı ile tanımlanan çeşitli standart boyutlarda mevcuttur.
Modül, 80 °C'ye kadar sıcaklıklarda, maksimum 10 bar basınç ve 1 ile 14 arasında pH değerlerinde çalışabilir. Alfa Laval'ın ultrafiltrasyon ve mikrofiltrasyon için sunduğu tüm düz tabaka membranlarla donatılabilir.

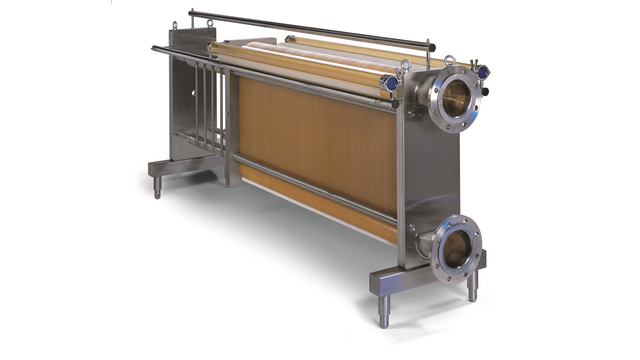

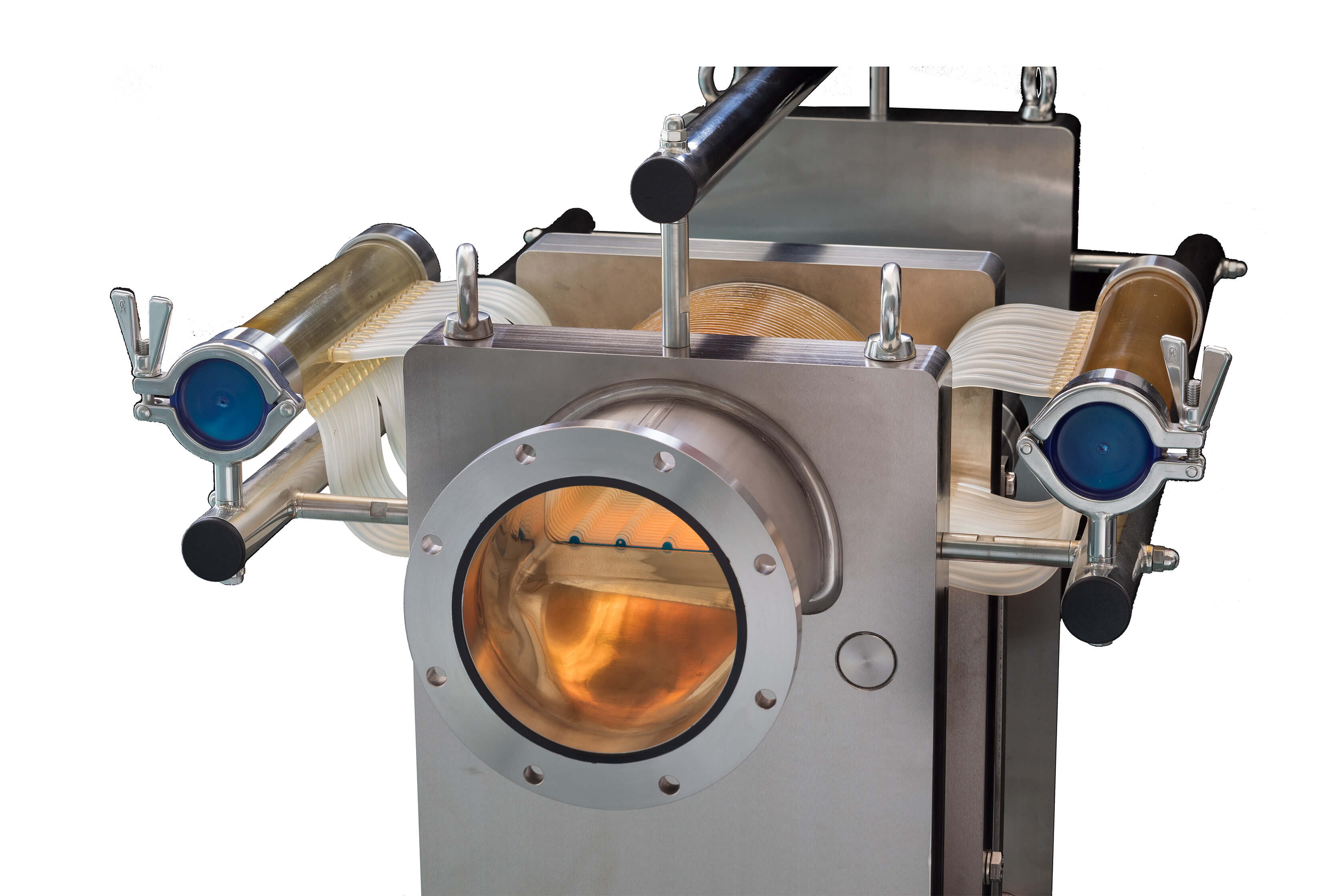

Plaka ve şasi modülü M39L/H
Alfa Laval'ın M39L/H modülü, biyoteknoloji ve ilaç endüstrilerinde popüler bir seçimdir ve antibiyotik, amino asit/organik asit, dekstran ve endüstriyel fermantasyon işlemlerinde büyük başarılara imza atmaktadır. Modül, süt ve süt ürünleri, sakız, şeker vb. gıda ve içecek uygulamalarında da yaygın olarak kullanılmaktadır.
M39L/H modülü, optimize edilmiş akış dinamiği, düşük enerji tüketimi ve düşük basınçlı çalışma gibi gelecekteki talepleri karşılamak üzere geliştirilmiştir. Düşük (L) veya yüksek (H) kanallara sahip plakalarla ve maksimum 60 m²'ye kadar membran alanı ile tanımlanan çeşitli standart boyutlarda mevcuttur.
Modül, 80 °C'ye kadar sıcaklıklarda, maksimum 8 bar basınç ve 1-14 bar pH aralığında çalışır. Alfa Laval'ın sunduğu tüm düz tabaka ultrafiltrasyon ve mikrofiltrasyon membranları ile donatılabilir.

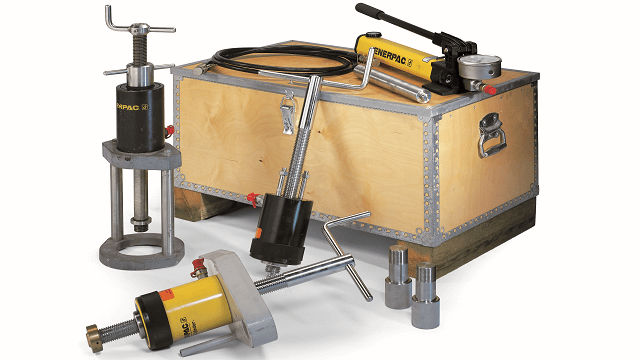

Alfa Laval yardımcı membran ekipmanı
Tüm Alfa Laval plaka ve şasi modülleri için üç versiyonda sunulan hidrolik ekipmanlarımız, modüller içindeki düz tabaka membranlar, plakalar ve flanşların sıkıştırılmasını ve sıkıştırılmasının geri alınmasını kolaylaştırır. Her hidrolik ekipman seti, verimli çalışma için yerleşik bir hidrolik silindir ve kolla çalıştırılan bir hidrolik pompa içerir.
Basınçlı yağ ile çalışan bu hidrolik ekipmanlar, benzer boyutlardaki pnömatik ekipmanlara kıyasla önemli ölçüde daha yüksek çalışma basınçları sağlar. Ek avantajlar arasında daha fazla kuvvet ve güvenli, güvenilir kullanım için optimize edilmiş kontrol bulunur.
Yüksek permeat kapasitesi
Plaka ve şasi tipi tesisatlar, spiral sarımlı membran elemanları ile elde edilebilenlere kıyasla, genellikle membran alanı birimi başına daha yüksek permeat kapasitesine sahiptir. Endüstriyel ölçekli plaka ve şasi modüllerinin aktif membran yüzey alanları 1,65 m² ile 60 m² arasında değişmektedir. Bunlar, gerekli kapasiteyi elde etmek için seri veya paralel olarak yerleştirilmiş birkaç modül kullanılarak daha büyük sistemler halinde birleştirilebilir.
Yukarıdaki şekilde, yüksek askıda katı madde ve viskoz besleme çözeltilerini işlemek için sıklıkla kullanılan Alfa Laval plaka ve şasi sistemi gösterilmektedir.
Tipik uygulamalar arasında tüm besiyerinden antibiyotiklerin geri kazanılması, enzimlerin ve dekstranların konsantrasyonu ve meyve suyunun arıtılması yer alır.
Gösterilen plaka ve şasi işlemi, örneğin Alfa Laval spiral işlemi ile de birleştirilebilir. Böylece spiral işlemden elde edilen permeat, plaka ve şasi işleminde diyafiltrasyon suyu olarak kullanılabilir. Bu da işlem suyu ihtiyacını önemli ölçüde azaltır.
Modül membranınızla ilgili yardıma mı ihtiyacınız var?
Özel Global Servis Ağımız, nanofiltrasyon, mikrofiltrasyon, ultrafiltrasyon ve ters ozmoz dahil olmak üzere çapraz akışlı membran filtrasyonunda parça ve uzmanlık desteği sunar. Her tesisin kendine özgü özellikleri olduğunu bildiğimiz için özel ihtiyaçlarınızı dinlemeye hazırız.
