Aalborg XW-TG

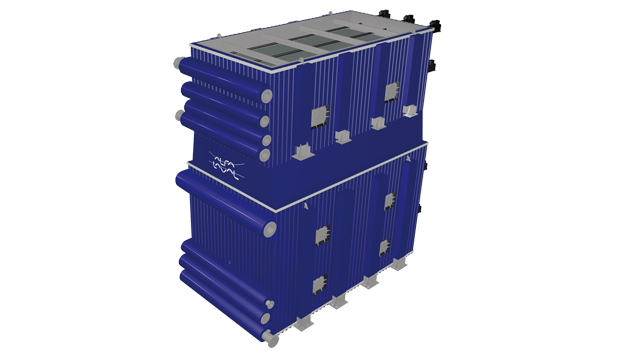

Alfa Laval Aalborg XW-TG, büyük dizel makine egzoz gazlarından termal enerjiyi geri kazanan, su borulu, zorlamalı sirkülasyonlu bir baca kazanıdır. Kanıtlanmış Aalborg XW tasarımını temel alan XW-TG, buhar türbini tahrikli bir jeneratör (turbo jeneratör) aracılığıyla elektrik üretimi için aşırı ısıtılmış buhar üretir. Bu sistem, bireysel buhar kapasitesi ve basınç ihtiyaçlarını karşılar ve güç çıkışı ile verimliliği optimize etmek için tek veya çift basınç konfigürasyonlarını destekler.

Standart Aalborg XW tasarımı, büyük dizel makinelerden kaynaklanan atık enerjiyi daha verimli bir şekilde kullanmak üzere geliştirilmiş olup, bunun sonucunda yakıt tüketiminde tasarruf ve CO₂ emisyonlarında azalma sağlanmıştır.

Aalborg XW-TG, dizel motor egzoz gazındaki termal enerjiyi kullanmak üzere tasarlanmış bir su borulu, zorlamalı sirkülasyonlu baca kazanıdır. Standart Aalborg XW tasarımı, büyük dizel makinelerden çıkan atık enerjiyi daha verimli bir şekilde kullanmak üzere geliştirilmiş olup, bunun sonucunda yakıt tüketimi azaltılmış ve CO₂ emisyonları düşürülmüştür.

Aalborg XW-TG, buhar türbini tahrikli bir jeneratör (turbo jeneratör) vasıtasıyla enerji üretimi için aşırı ısıtılmış buhar üretir.

Aalborg XW-TG, dizel makine egzoz gazından ısı geri kazanımı için özel olarak tasarlanmış çift kanatlı borulara sahip, su borulu, zorlamalı sirkülasyonlu bir baca kazanı olan ve iyi bilinen Aalborg XW modeline dayanır ve onunla aynı özelliklere sahiptir.

Yüksek ısı geri kazanım oranları için uygulandığında, ısıtma yüzeylerinin boyutlarının önemli ölçüde artırılması gerekir ve nispeten yüksek yatırımın tam faydasını sağlamak için işletme güvenilirliğine odaklanmak giderek daha önemli hale gelir.

Özellikler ve avantajlar

Zorlamalı sirkülasyonlu egzoz gazı kazanı/ekonomizör
Egzoz gazı ısı geri kazanımı için kanallı borulara sahip su borulu kazan
Titreşimlere ve egzoz gazı dalgalanmalarına dayanıklı, güçlü ve kendini kanıtlamış yapı
En kompakt üniteden gerekli verimi sağlayan ısıtma yüzeyi yapısı
Buhar veya hava kurum üfleyicileriyle çalışan verimli ve kendini kanıtlamış temizleme sistemi
Opsiyonel olarak süper ısıtıcı ve ön ısıtıcı

Tasarım verileri

Buhar kapasitesi: 15 - 34,0 t/s
Isı kapasitesi: 0,1 - 21 MW
Buhar basıncı: 18 - 24 bar(g)

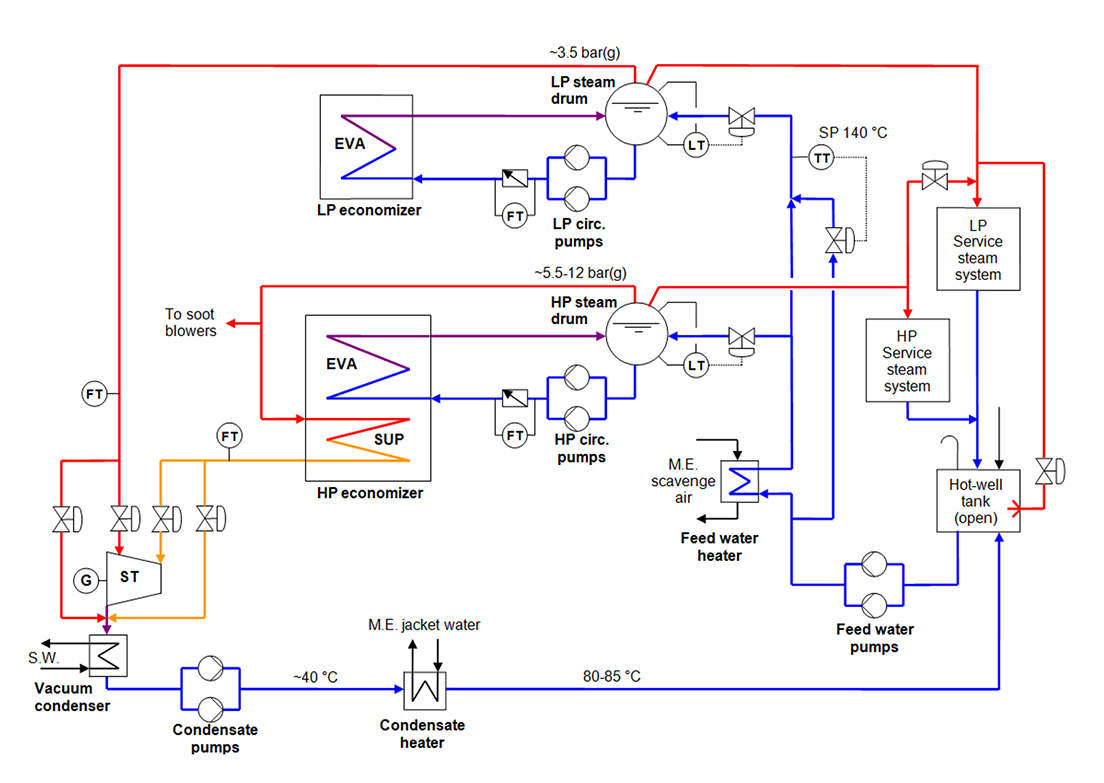

Nasıl çalışır

Aalborg XW-TG, buhar ve güç çıkışı ile ilgili her bir özel ihtiyaca göre, örneğin tek basınçlı veya çift basınçlı sistemler için olmak üzere birçok farklı konfigürasyonda düzenlenebilir.

Baca kazanı, birden fazla egzoz gazı kaynağının tek bir kazana bağlanması için bir bölme duvarı sistemi ile birlikte temin edilebilir. Tek kanatlı borulara sahip bir tasarım da mevcuttur. Aalborg XW-TG, yağ yakıtlı bir yardımcı kazan veya ayrı bir buhar tamburu ile birlikte kullanılabilir. Her iki durumda da buhar/su separatörü görevi görür.

Verimli, güvenli ve güvenilir bir çalışmayı desteklemek amacıyla Aalborg XW-TG, diğer donanımların yanı sıra aşağıdaki ekipmanlarla birlikte tedarik edilir (bu donanımlar sıradan ekonomizatörler için de avantajlıdır):

Aşırı ısıtma için kuru buharın verimli bir şekilde ayrıştırılmasına
yönelik buhar tamburu/tamburları
Yük altında temizlik için üfleme ortamı olarak buhar veya
basınçlı hava kullanan, yüksek verimli, elektrikle çalışan kurum üfleyiciler
Yüksüz durumda suyla yıkama için sabit nozullu borular
Genişletilmiş izleme ekipmanı (örn. egzoz gazı basınç
düşüşü/sıcaklıkları ve yangın algılama)
Düşük yükte çalışma sırasında (ve acil durumlarda)
egzoz gazının baypas edilmesi için damperler
Akış izleme sistemine sahip kapalı motor tipi (harici
soğutmalı) sirkülasyon pompaları
Çevrimiçi performans izleme ve yardım fonksiyonlarını
içeren PLC tabanlı kontrol sistemi
