Müşteri, kompakt ısı eşanjörü sayesinde iki buçuk aydan kısa bir sürede yatırımını geri kazanıyor
Tesis verimliliğini artırmak ve işletme maliyetlerini düşürmek amacıyla sürdürülen çabalar kapsamında, ABD’nin Georgia eyaletinde bulunan bir kağıt hamuru fabrikası, klor dioksit çözeltisini ağartma tesisinden elde edilen atık ısı ile ön ısıtmak için kompakt bir ısı eşanjörü kullanmaya karar verdi. Bu uygulama, termal verimlilik açısından genellikle oldukça zorlayıcıdır ve ayrıca yapı malzemesi olarak titanyum gerektirir. Bu nedenle, boru tipi ısı eşanjörleri, doğası gereği düşük termal verimlilikleri nedeniyle çoğu zaman ne uygun maliyetli ne de pratik bir seçimdir.
TARİH 2026-07-08Bu özel uygulama için ideal ısı eşanjörü, oluklu plaka-şasi teknolojisinde bulunan yüksek verimlilik ve yüksek kesme kuvvetini, kaynaklı, contasız bir tasarımın güvenilirliği ve kullanışlılığıyla birleştirmelidir. Ayrıca, bu ısı eşanjörü, Filtrat akışında bulunan düşük konsantrasyonlu lifleri işleyebilmek için yeterli kanal aralığına sahip olmalıdır.
Mevcut teknolojilerin dikkatli bir şekilde değerlendirilmesinin ardından, bu kağıt hamuru fabrikası Alfa Laval Compabloc® kaynaklı ısı eşanjörünü tercih etmiştir. Ünite, Aralık 2004’te kurulmuş ve devreye alınmış olup, performansında herhangi bir düşüş olmaksızın tasarlandığı şekilde çalışmaya devam etmektedir. Aslında, bu ünite henüz herhangi bir bakım gerektirmedi. Doğru bir şekilde tasarlanıp işletildiğinde ve uygun kanal hızları sağlandığında, Compabloc’un birkaç yıl boyunca kesintisiz çalışması yaygın bir durumdur.
Selüloz fabrikasının proses mühendisine göre, süzüntü akışından elde edilen atık ısıyı klor dioksit çözeltisini ön ısıtmak için kullanarak, bu fabrika yılda 592.000 dolardan fazla buhar tasarrufu sağlamaktadır. Tüm proje için (ısı eşanjörü, boru tesisatı, vanalar, enstrümantasyon, işçilik vb.) toplam kurulum maliyeti 120.000 $ olarak hesaplandığında, bu projenin geri ödeme süresi iki buçuk aydan az olmuştur! Bu fabrikaya özgü buhar maliyeti, 1.000 lb. buhar başına 3,64 $'dır.
Compabloc, agresif veya tehlikeli akışkanları işlemek üzere tasarlanmış kompakt, yüksek verimli bir kaynaklı ısı eşanjörüdür. Orta aralıklı kanallar, az miktarda lifin eşanjörden geçmesine de izin verir. Compabloc, bir plaka paketi oluşturmak üzere lazerle birbirine kaynaklanmış bir dizi oluklu plakadan oluşur. Oluklu desen, kanallar içindeki akışkan türbülansını artırarak ısı transferini en üst düzeye çıkarır ve kirlilik yaratan eğilimi en aza indirir. Plakalar arası contaların bulunmaması, uyumluluk sorunlarını ortadan kaldırır ve böylece bakım ve işletme maliyetlerini azaltır.
Compabloc'u diğer tamamen kaynaklı ısı eşanjörlerinden ayıran özellik, ünitenin hem sıcak hem de soğuk taraflarına mekanik olarak erişilip temizlenebilmesidir. Elbette, kimyasal yerinde temizlik (CIP) sistemi her zaman tercih edilir, çünkü bu yöntem genellikle mekanik temizlemeye kıyasla çok daha az zor ve zaman alıcıdır. Ancak, CIP mevcut değilse veya etkisiz olduğu anlaşılırsa, kapakları (işlem tarafı için iki adet ve yardımcı sistem tarafı için iki adet) kolayca çıkararak kanalları görsel olarak inceleyip mekanik olarak yıkayabilirsiniz. Şekil 1'de gösterildiği gibi, akışkan plaka paketinin bir tarafından karşı tarafa (kapaktan kapağa) akarken çok kısa bir mesafe kat eder.

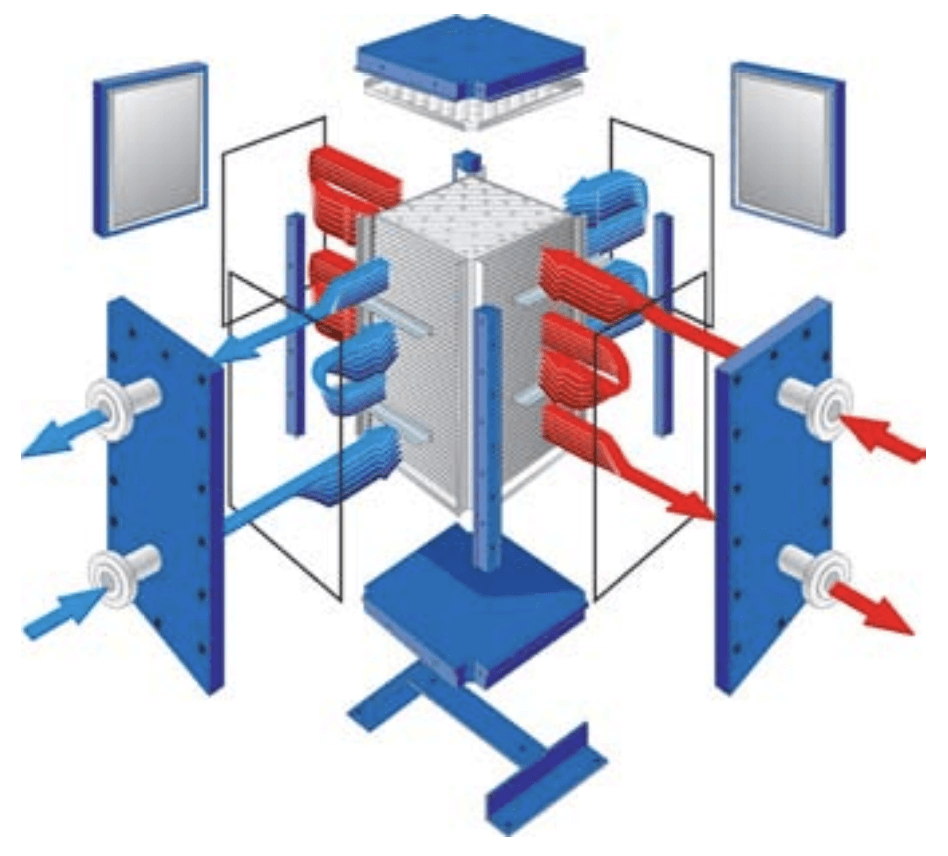

Şekil 1. Akışkan, plaka paketinin bir tarafından karşı tarafına (Compabloc’un bir kapağından diğer kapağına) akarken çok kısa bir mesafe kat eder.
Bu kısa plaka mesafesi, kanal uzunlukları daha uzun olan diğer ısı eşanjörlerine kıyasla Compabloc’un temizliğini çok hızlı ve basit hale getirir. Şekil 2, bir operatörün Compabloc’u etkili bir şekilde temizlediğini göstermektedir.
Dünya genelinde çeşitli uygulamalarda 8.500'den fazla Compabloc ünitesi kurulmuş olup, giderek daha fazla müşteri bu son derece verimli ve kompakt teknolojinin avantajlarının farkına varmaktadır. Piyasada her birinin kendine özgü avantajları olan birçok ısı eşanjörü türü bulunsa da, çok azı Alfa Laval Compabloc'un sunduğu verimlilik, kullanım kolaylığı, güvenilirlik ve ekonomiklik kombinasyonuna sahiptir.

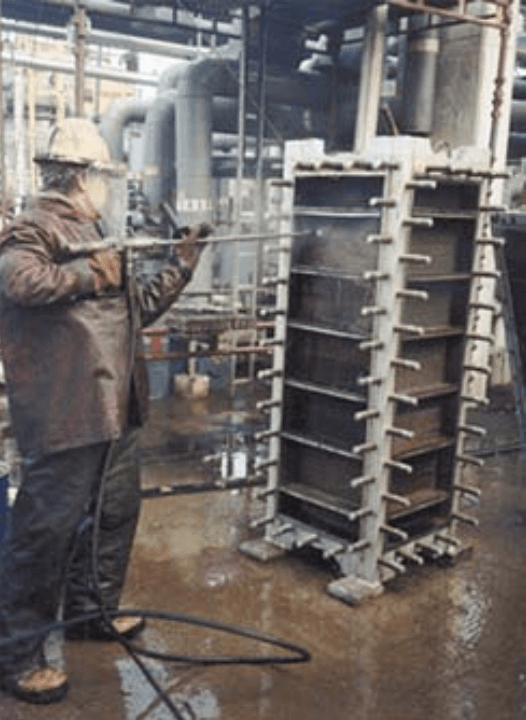

Şekil 2. Bir operatör, Compabloc’u etkili bir şekilde temizliyor.
Ürün
Tamamen kaynaklı ve contasız Compabloc kompakt ısı eşanjörü, çok çeşitli agresif akışkanlarda, yüksek sıcaklık ve basınçlarda çalışacak şekilde tasarlanmıştır.
