Türbin soğutması için yer tasarrufu sağlayan plakalı ısı eşanjörleri seçildi

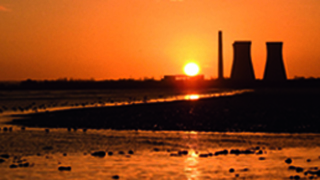

Medupi Elektrik Santrali, Güney Afrika’nın kamu elektrik kuruluşu Eskom tarafından inşa edilen yeni bir kuru soğutmalı kömür yakıtlı elektrik santralidir. Türünün dünyadaki en büyüğü olmaya aday olan santral, her biri 800 MW’lık bir Alstom türbinine güç sağlayan altı kazana sahip olacak ve 4.800 MW elektrik üretecektir. Alfa Laval contalı plakalı ısı eşanjörleri (PHE'ler), türbin sistemlerinde damıtık soğutucular, hava sızdırmazlık yağı soğutucuları ve hidrojen sızdırmazlık yağı soğutucuları olarak kurulmuştur.
TARİH 2026-07-09Türbin sistemleri, Alfa Laval Polonya’nın uzun süredir müşterisi olan Rockfin Sp. z o.o. tarafından tedarik edildi; Alfa Laval Polonya ise soğutma uygulamaları için plakalı ısı eşanjörleri tedarik etti. Alanın kısıtlı olduğu bu projede, plakalı ısı eşanjörlerinin esnekliği ve kompakt yapısı, Alfa Laval’ın yenilikçi ve standart dışı bir kurulum tasarımı sunma kabiliyetiyle birleşerek Rockfin için önemli avantajlar sağladı.
Distile yakıt soğutucuları talebi
Rockfin’in Alfa Laval’a ilettiği ilk talep, sistemi mümkün olduğunca basitleştirmekti. Şirket, soğuk su akışında herhangi bir azalmayı veya ısı eşanjörünün soğuk su tarafında kontrollü bir by-pass sistemini kabul etmeye hazır değildi. Soğuk su akışının tamamı ısı eşanjöründen geçmelidir. Ayrıca, basınç plakasından çıkan by-pass borusunun ön tarafında yer sıkıntısı olduğu için. Gelecekte PHE ile by-pass arasındaki akış oranlarını değiştirmek gerekirse, bu işlem delik boyutunu değiştirerek kolayca gerçekleştirilebilir. damıtık soğutucular. Bu uygulamada PHE'lerin kullanılmasındaki zorluk, soğutma suyu akışının sıcak distile yakıt akışından neredeyse dört kat daha fazla olmasıydı. Ayrıca bu akış, istenen soğutma sonucunu elde etmek için PHE'nin gerektirdiğinden çok daha büyüktü.
Rockfin, sistemi mümkün olduğunca basitleştirmek istiyordu ve soğuk su akışında herhangi bir azalmayı veya ısı eşanjörünün soğuk su tarafında kontrollü bir by-pass sistemini kabul etmeye hazır değildi. Soğuk su akışının tamamı ısı eşanjöründen geçmelidir. Ayrıca, PHE'nin ön tarafındaki alan sınırlı olduğundan buraya herhangi bir vana yerleştirilemedi.
Yenilikçi bir çözüm
Rockfin ile birlikte çalışan Alfa Laval Polonya'dan bir satış mühendisi, standart dışı bir kurulum tasarımına sahip tipik bir PHE önerdi. Ünitenin arkasındaki basınç plakasındaki ekstra soğutma suyu bağlantıları arasına bir by-pass borusu monte edildi. Çalışma sırasında eşanjörlerden sürekli su akışı beklendiğinden, by-pass borusunda bir regülasyon vanasına gerek kalmadı. PHE ile by-pass arasındaki doğru akış oranlarını güvence altına almak için buraya bir delik takılması yeterliydi.
Basınç plakasına bir by-pass monte edilmiş PHE ünitesinin servisi, standart bir PHE'nin servisi kadar kolaydır. By-pass borusu basınç plakasından sökülmeden plakalar temizlenebilir. Gelecekte PHE ile by-pass arasındaki akış oranlarının değiştirilmesi gerekirse, bu işlem orifisin boyutunu değiştirerek kolayca gerçekleştirilebilir.
Üç uygulama için de Alfa Laval plakalı ısı eşanjörleri tercih edildi
Rockfin, Alfa Laval’ın distile yakıtlar soğutucu çözümünün başarısına dayanarak hava sızdırmazlık yağı soğutucuları ve hidrojen sızdırmazlık yağı soğutucuları için de toplam 10 set plakalı ısı eşanjörlerini tercih etti. Rockfin'in temsilcisi şunları söyledi:
Alfa Laval’ı, geniş bir ürün yelpazesine, hızlı bir hizmete ve derin teknik bilgi birikimiyle birlikte deneyime sahip güvenilir bir tedarikçi olarak görüyoruz.
Medupi Elektrik Santrali halen inşaat aşamasındadır. İlk 800 MW’lık türbinin 2012 yılında devreye alınması beklenmektedir.
Yeni Medupi Elektrik Santrali’ndeki altı adet 800 MW’lık türbinden ilkinin 2012 yılında devreye alınması bekleniyor. Türbinlerin soğutulması için Alfa Laval marka contalı plakalı ısı eşanjörleri kuruluyor.
Önemli bilgiler
Müşteri: Rockfin Sp. z o.o. 1991 yılında kurulan ve Chwaszczyno’da faaliyet gösteren Rockfin Sp. z o.o., hidrolik yağ sistemlerinin tasarımı, üretimi ve servisi alanlarında uzmanlaşmış bir Polonya şirketidir. Dünyanın önde gelen enerji üretimi şirketlerinin iş ortağı olan Rockfin’in ürün yelpazesi, yağlama sistemleri, tahrik ve kontrol sistemleri, endüstriyel yağ filtreleme ve bakım sistemlerini içermektedir.
Konum: Medupi Elektrik Santrali, Lephalalle yakınları, Limpopo Eyaleti, Güney Afrika.
İlk görev: Buhar türbinleri için distile yakıt soğutucuları tedarik etmek.
Zorluk: Soğutma suyu akışı, sıcak distile yakıt akışının neredeyse dört katıydı. Ayrıca, istenen soğutma sonucunu elde etmek için plakalı ısı eşanjörlerinin gerektirdiğinden çok daha büyük bir akıştı. Sistem çevresindeki alan oldukça kısıtlıydı.
Çözüm: Standart dışı bir kurulum tasarımına sahip tipik bir plakalı ısı eşanjörü. Plakalı ısı eşanjörünün arka tarafındaki basınç plakasındaki ek soğutma suyu bağlantıları arasına bir by-pass borusu takıldı. Plakalı ısı eşanjörü ile by-pass arasında sürekli akış dengelemesini güvence altına almak için by-pass üzerine bir delik takıldı. Bu düzenleme, plakalı ısı eşanjörünün servis kolaylığını etkilememektedir.
Contalı plakalı ısı eşanjörü
Alfa Laval contalı plakalı ısı eşanjörlerinde, her bir kanalı bir sonrakinden izole eden ve akışkanları sırayla kanallara yönlendiren contalarla donatılmış ısı transfer plakaları kullanılır.
Avantajlar
- Etkili ısı transferi için yüksek termal verimlilik
- Isı transfer yüzeyleri için az miktarda malzeme kullanımını sağlayan kompakt tasarım
- Düşük kurulum maliyeti
- Kolay sökme ve kolay, hızlı temizlik
- Düşük tutma hacmiyle yüksek performans
- Çok yönlü, modüler tasarım
- Çevresel açıdan verimli
