Havada bir değişim var.
Alfa Laval, olgunlaşmış ACE hava soğutmalı ısı eşanjörü işine yeni bir soluk getiriyor
TARİH 2026-01-27 YAZAR Norm ShadeGeçmişte ACE olarak bilinen Alfa Laval Hava Soğutmalı Eşanjörler, büyük bir dönüşüm sürecinden geçiyor. 1964 yılında kurulan ACE, özel mülkiyet altında hava soğutmalı ısı eşanjörleri üretiminde yaklaşık elli yıl boyunca başarıya ulaştı. Ürünleri ve süreçleri bu süre boyunca ACE'ye iyi hizmet etmesine rağmen, şirketin Aralık 2012'de Alfa Laval tarafından satın alınmasının ardından çok ihtiyaç duyulan bir yenilenme süreci başladı.
Dünyanın en eski endüstriyel şirketlerinden biri olan Alfa Laval'ın kökleri, kurucusu Gustaf de Laval'ın 1883 yılında İsveç'te, dünya çapında süt ve süt ürünleri endüstrisine pazarlanan yeni santrifüj seperatörü üretmek için bir şirket kurmasına kadar uzanır.
Bugün, ikinci yüzyılının üçte birini geride bırakan Alfa Laval, ısı transferi, separasyon ve akış ekipmanı ürünlerinin global tedarikçisidir. Ana ürünleri olan ısı eşanjörleri, seperatörler, pompalar ve vanalar, gıda, kimya, ilaç, nişasta, şeker, etanol, nükleer enerji, deniz araçları, madencilik, rafineriler, atık su arıtma ve iç mekan iklim kontrolü gibi birçok farklı endüstride kullanılmaktadır. ACE'nin satın alınması, petrol, gaz ve enerji endüstrilerindeki konumunu güçlendirdi.
“Alfa Laval, petrol, gaz ve enerji tedarik zincirinin tamamını hedeflemektedir. Upstream, midstream ve downstream uygulamaları için özel olarak tasarlanmış ve üretilmiş hava soğutmalı eşanjörler sağladık,” dedi Alfa Laval Hava Soğutmalı Eşanjörler (ACE) ve Alfa Laval Niagara (Niagara Blower) genel müdürü Chris Jungers. “Alfa Laval'ın global gücü ve erişimi ile ACE hava soğutmalı ısı eşanjörleri, hava, doğal gaz, petrol ve suyu soğutmak için daha kapsamlı bir ısı transferi ürün yelpazesinin önemli bir parçasıdır.”
ACE, 1974 yılında şu anki Broken Arrow, Oklahoma'daki yerine taşındı. Zamanla, bu tesis 18 hektarlık bir alanda 150.000 fit kareyi kapsayan çok sayıda binadan oluşan bir tesise dönüştü. (13.936 m2) büyüklüğünde, 18 dönümlük (7,3 hektar) bir alana yayılmış çok sayıda binadan oluşan bir tesis haline geldi. ACE, 2014 yılında 50. yılını kutladı. Bu dönemde petrol ve gaz endüstrisi, son on yılın en kötü durgunluk dönemlerinden birini yaşıyordu.
Jungers, “Alfa Laval'ın desteğiyle, durgunluk dönemini iyileştirmelere odaklanmak için değerlendirebildik” dedi. “Dönüşümün dördüncü yılında, çabalarımız meyvesini veriyor ve önümüzdeki bir iki yıl içinde çok daha fazlası gelecek.”
ACE'nin ana pazarı kuyu başı gaz sıkıştırma olmakla birlikte, şirket aynı zamanda upstream, midstream ve downstream tedarik zincirinin tamamı için hava soğutmalı ısı eşanjörleri de üretmektedir.
İç satış müdürü Misty Ingle, “İşimizin %50'den fazlası artık boru hattı kompresör istasyonları, LNG pik tesisleri ve enerji üretimi dahil olmak üzere orta ve alt akış pazarları için tasarlanmış soğutuculardır” dedi.
Kuyu başı sıkıştırma hala çok önemlidir, ancak çeşitlendirme, iş döngüleri boyunca şirketi daha güçlü hale getirmiştir.
Güvenlik, kalite, teslimat ve maliyete odaklanan ACE'nin yoğun dönüşümü, sipariş girişinden mühendislik, üretim ve ürün geliştirmeye kadar uzanmaktadır.
Satış ve mühendislik müdürü Rusty Kight, “Kolaylaştırılmış teklif süreci ve şirket içi özel derecelendirme programı sayesinde, doğru hava soğutmalı eşanjörü hızlı ve verimli bir şekilde özelleştirebilir, müşterilere hızlı, doğru teklifler ve gelişmiş mühendislik bilgileri sunabiliriz” dedi. “Son derece esnek mühendislik ekibimiz, özel çizim ve boyutlandırma teknolojilerini kullanarak teslimat sürelerini kısaltır ve ayrıntılı 3 boyutlu CAD modelleri ve imalat çizimlerini hızla üretir.”
Otomatik mühendislik sürecine bağlı bilgisayarlı sipariş veri sayfası, dakikalar içinde çizimler ve malzeme listeleri oluşturabilir. Böylece satış mühendisleri her soğutucu şasi boyutu için milyarlarca olası özellik ve seçenek kombinasyonundan seçim yapabilir. Çizim dosyaları, yanma, başlık üretimi ve işleme için doğrudan CNC makinelerine indirilir.
Bir dizi dikkatli aşamalı adımla, fabrika eski makinelerle olgun, kesintili ve düzensiz üretim akışından modern, iyi organize edilmiş, güvenli ve verimli bir işletmeye dönüşüyor.

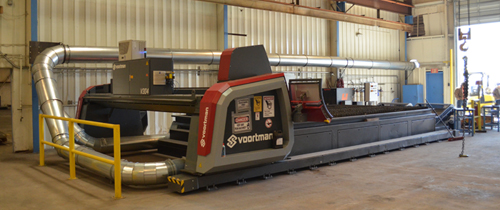

This new CNC burn and bevel table, installed in Alfa Laval ACE's Broken Arrow, Oklahoma, facility last year, increased productivity and throughput by a factor of three.

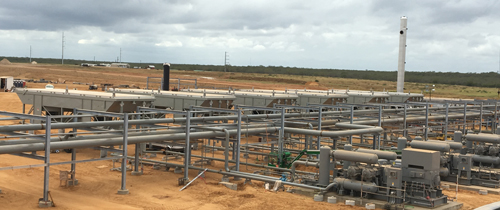

Six large ACE Model E-air cooled exchangers support a large central gas gathering pipeline compressor station.
Fabrika müdürü Mark Gorgas, “Tüm üretim faaliyetlerimiz, genişletilmiş ekibimizin katkılarıyla, müşteri bağlantısını vurgulayarak kapsamlı bir şekilde planlandı” dedi. “Kültürel bir dönüşümle, iş gücümüz sürekli iyileştirmeyi destekliyor.” Bu durum, her departmanda iş takibi, görsel iş yükü ve iş durumu bilgilerinin belirgin bir şekilde gösterildiği tesis genelinde açıkça görülüyor.
Müşterilerin talep ettiği hızlı teslimatları karşılamak için ACE, soğutucularında kullanılan neredeyse tüm bileşenleri, sadece yapı ve başlıkları değil, aynı zamanda panjurları ve kanatlı boruları da üretiyor. Bir dizi yeni CNC makinesi eklendi ve daha fazlası da yolda. Gorgas, yeni bir CNC yanma ve eğim makinesinin üretkenliği ve verimi üç kat artırdığını söyledi. On adet boru kanatçık hattı, en yüksek üretim ihtiyaçlarını karşılıyor ve geliştirilmiş boru haddeleme işlemi, daha az sızıntı ve arıza ile daha tutarlı üretim sağlıyor.
Küçük, orta ve büyük soğutucular için üç ayrı montaj hattı geliştirilmiştir. Taşınabilir, genişletilebilir boya kabinleri, soğutucuların ekstra işlem gerektirmeden hat üzerinde boyanmasını sağlar. Gorgas ve ekibi, tesis genelinde güvenlik, organizasyon, alet depolama ve tüm yardımcı hizmetlerin doğru tanımlanması ve bakımına önem vermektedir. Çevre uyumluluğunu ve güvenliği artırmak için modern metal kaplama ve boyama süreçleri uygulanmış ve mevcut alanı daha iyi kullanmak ve erişilebilirliği sağlamak için depolama iyileştirilmiştir.
ACE, hava soğutmalı ısı eşanjörü ürünlerinin tam bir yelpazesini sunmaktadır. Model A, dikey hava püskürtme özelliğine sahip yatay zorlamalı fan ile dikey, eğimli bölümlere sahiptir. Eğimli bölümler, daha güvenli yükleme ve taşıma için optimize edilmiş bir ağırlık merkezi sağlar. 2 ila 14 ft (0,6 ila 4,3 m) fan çapları ile sunulan bu model, genellikle 50 ila 1500 hp (37 ila 1119 kW) makine gücüne sahip motor tahrikli sıkıştırma uygulamalarını destekler.
Model J, indüklenmiş çekiş fanı ve dikey hava püskürtme özelliğine sahip dikey bölümlere sahiptir. 2 ila 14 ft (0,6 ila 4,3 m) fan çapları ile tipik olarak 50 ila 800 hp (37 ila 597 kW) makine tahrik uygulamalarını destekler. Dikey bölümlere ve yatay hava tahliyeli fana sahip daha küçük Model C, dikey hava tahliye modellerine ekonomik ve kompakt bir alternatiftir. Tipik olarak 50 ila 400 hp (37 ila 298 kW) arası makine tahrik sıkıştırma uygulamalarını destekler ve fan çapları 2 ila 10 ft. (0,6 ila 3,1 m) arasındadır.
Model E ve T, daha büyük uygulamaları destekler. Model E, yatay kesitlere ve dikey hava tahliyeli fanlara sahiptir. Elektrikli veya hidrolik tahrikli, tek ila dört zorlamalı veya indüksiyonlu fan konfigürasyonlarında mevcuttur. Fan çapları 2 ila 34 ft (0,6 ila 10,4 m) arasında değişir. Model T, yatay kesitlere ve dikey hava tahliyeli dikey zorlamalı fanlara sahiptir. Çapları 2 ila 14 ft. (0,6 ila 4,3 m) arasında değişen tek ila beş fanlı konfigürasyonlarda mevcuttur ve genellikle 50 ila 4500 hp (37 ila 3356 kW) arası makine tahriklerine uygundur. Nispeten dar genişliği, taşınabilirliği artırır. Her iki modelde de bakım güvenliğini artırmak ve ağırlığı azaltmak için alüminyum fan korumaları mevcuttur.

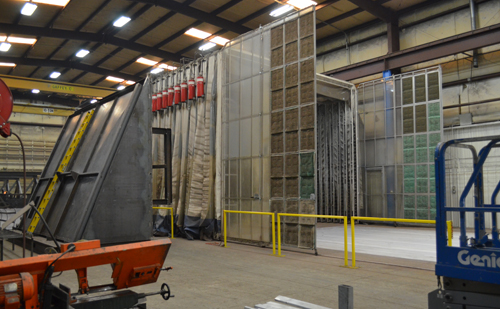

Shown here is one of three portable and collapsible paint booths installed by Alfa Laval ACE in 2015. The paint booths are moved into position on tracks built into the floor, allowing coolers to be painted in line without extra handling.

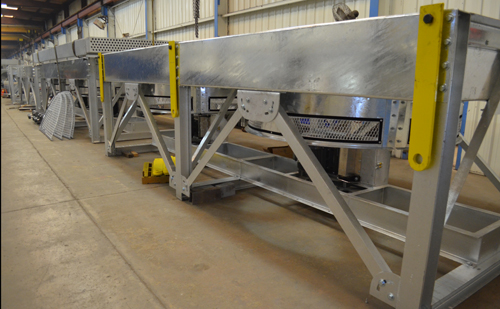

Three large two-fan Model E coolers shown in one of the assembly lines at Alfa Laval ACE's Broken Arrow, Oklahoma, facility.

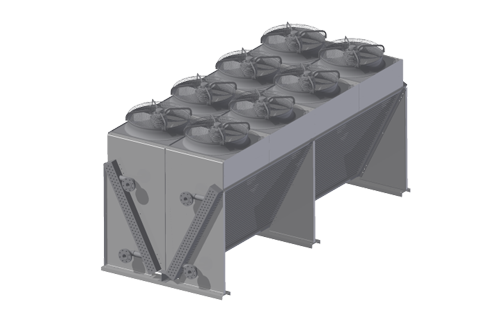

The new ACE modular, compact, V-type cooler with sloped sections and standardized horizontal fan assemblies reduces plot space and reduces operating costs due to optimization of motor/fan power consumption. Standard variable frequency drive motor-driven fans are prewired to a control system on the unit. Available with section lengths up to 60 ft. (18.3 m) with two to nine pairs of 3 to 6 ft. (0.9 to 1.8 m) diameter fans, the induced draft, vertical discharge design reduces noise, increases safety and reduces transportation costs relative to conventional solutions.
Shown here is the Alfa Laval wet/dry hybrid auxiliary cooling system installed at the Ivanpah solar electric generating system in California’s Mojave Desert. Operated by NRG Energy, the system began commercial operation in 2013 and delivers power to PG&E and Southern California Edison. The Alfa Laval hybrid system was created to maximize site water conservation while still enabling consistently low process outlet temperatures during all seasons by running dry during cooler ambient periods, then utilizing available water only during the hotter summer ambient air temperatures. An Alfa Laval Niagara wet surface air cooler (WSAC) is combined with an Alfa Laval ACE dry air cooler to maximize system efficiency while taking advantage of fluctuating ambient air temperatures.
ACE'nin dönüşümünün bir başka yönü de ürün geliştirmedir. 2015 yılında ACE, enerji üretimi ve diğer upstream ve downstrean uygulamaları için Model V hava soğutmalı eşanjörünü piyasaya sürdü.
Alfa Laval'ın Alfa-V soğutucusunun bu uyarlaması, Avrupa tasarımını Kuzey Amerika doğal gaz ve enerji üretim endüstrilerinde beklenen sağlamlık ile birleştiriyor - Blake Minton, satış mühendisi
Eğimli bölümlere ve standartlaştırılmış yatay fan tertibatlarına sahip modüler V tipi soğutucu, motor/fan güç tüketiminin optimizasyonu sayesinde yer kaplamayı ve işletme maliyetlerini azaltır. Standart VFD motorlu fanlar, ünitedeki kontrol sistemine önceden kablolanmıştır. İsteğe bağlı hidrolik tahrikler de sunulmaktadır.
60 ft (18,3 m) uzunluğa kadar bölümler halinde, 3 ila 6 ft (0,9 ila 1,8 m) çapında iki ila dokuz çift fan ile sunulan, indüklenmiş çekişli, dikey tahliye tasarımı, kapalı alanlara girme gerekliliğini ortadan kaldırarak gürültüyü azaltır ve geleneksel çözümlere göre güvenliği artırır. Kompakt tasarımı, uluslararası uygulamalar için standart denizcilik konteynerlerine sığdığı için nakliye maliyetlerini de azaltır.
Akıllı kontroller, ACE'nin çoğu soğutucu modeline uygulanabilen bir başka ACE geliştirmesidir. Fabrika tarafından monte edilen motor kontrolleri, tesis motor kontrol merkezlerine olan ihtiyacı ortadan kaldırarak müşterilerin kurulum maliyetlerini azaltır. Soğutucu fanlarının güç tüketimini azaltma ihtiyacı ve fırsatını gören ACE, 2016 yılında motor ve elektrik motorlu soğutucu fanları için tasarlanmış manyetik modülasyonlu ayarlanabilir hız fan sürücüsü Vspeed'i piyasaya sürdü (bkz. Haziran 2016 COMPRESSORtech2).
Bir başka yeni gelişme ise Alfa Laval ıslak/kuru hibrit yardımcı soğutma sistemidir. Bu sistem, düşük proses çıkış sıcaklıklarını korurken tesisin su tasarrufunu en üst düzeye çıkarmak için tasarlanmış bir sistem tasarım yaklaşımıdır. Genellikle soğutma kulesi tüketiminden etkilenen tesisin soğutma suyu kullanımını azaltmak için, Alfa Laval Niagara ıslak yüzeyli hava soğutucu (WSAC) ile Alfa Laval ACE kuru hava soğutucu birleştirilerek, değişken ortam hava sıcaklıklarından yararlanılırken sistem verimliliği en üst düzeye çıkarılır.
Böylece daha serin ortam dönemlerinde kuru çalıştırma, daha sıcak yaz ortam hava sıcaklıklarında ise mevcut suyu kullanma yoluyla tüm mevsimlerde tutarlı bir şekilde düşük proses çıkış sıcaklığı sağlanır. Tipik soğutma kulesi çözümlerinden farklı olarak, hibrit sistemle düşük kaliteli su toplanabilir ve 10 defaya kadar yeniden kullanılabilir. Alfa Laval, termal performans için toplam sistem sorumluluğunu üstlenir.
Genişletilmiş servis portföyünün geliştirilmesinde daha fazla dönüşüm gerçekleşmiştir. ACE, başlatma, izleme, bakım, iyileştirmeler, yükseltmeler, yenilemeler ve destek içeren bir dizi performans anlaşması ve servis sunmaktadır.
Jungers, “Ek fabrika yatırımları ve iyileştirmelerle Alfa Laval ACE, müşterilerimize hava soğutmalı ısı eşanjörleri tedarik etmek için üretim kapasitemizi geliştirmeye devam ederken, aynı zamanda global satın alma ve tedarik kapasitemizi kullanarak toplam yatırımımızı azaltmaya da yardımcı olacak” dedi. “Bu, teslimat sürelerini ve toplam ekipman maliyetlerini azaltmaya yardımcı oluyor. Müşterilerimizin bulunduğu yerden bağımsız olarak gönül rahatlığı sağlamak için, komple hava soğutucu serisi için 24 saat servis ve destek sunuyoruz.”
