Güvenilirlik her şeyin merkezinde

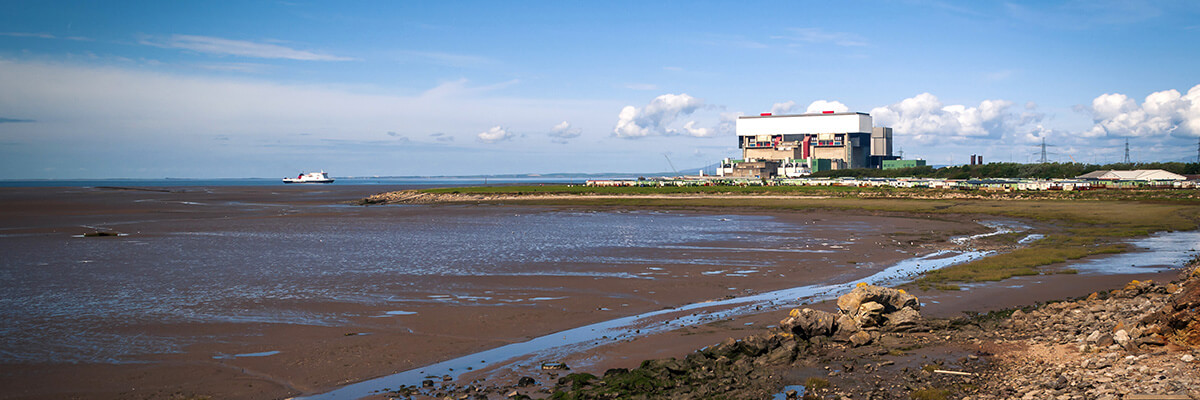

Heysham II, British Energy şirketine ait olan ve bu şirket tarafından işletilen, Heysham limanının hemen dışında yer alan bir nükleer santraldir. Santralin iki adet gelişmiş gaz soğutmalı reaktörü (AGR), iki adet 660 MW’lık buhar türbinine buhar sağlamaktadır.

Özelleştirilmeden önce British Energy, dünya genelinde mükemmelliğiyle tanınan bir kuruluş olan Merkezi Elektrik Üretim Kurulu’nun (CEGB) bir parçasıydı. Santral, Birleşik Krallık genelinde dağıtım amacıyla yüksek gerilim elektrik iletim şebekesine elektrik sağlamaktadır.

Yeni ve güvenilir bir deniz suyu filtresi alternatifi

Uzun yıllar süren elektrik üretiminin ardından, Heysham II’nin inşaat aşamasında kurulan geleneksel eleme ve filtreleme sistemleri, performanslarının düşmesi nedeniyle yenilenmesi gerekiyordu. Güvenilirliği ve hizmet verilebilirliği artırmak amacıyla British Energy, reaktör soğutma sürecinde kullanılan deniz suyu filtreleme sistemine alternatif çözümler aradı.

Heysham II’deki orijinal deniz suyu filtreleri tıkanmaya meyilliydi ve tesisin servis ömrü sona ermek üzereydi. Kullanılabilirlik ve güvenilirliğin artırılması ile bakım ihtiyacının azaltılması gerekliliğinin farkına varan santral personeli, geleneksel sepet filtrelerin alternatif filtre türleriyle değiştirilmesini araştırdı.

Mevcut filtreler üzerinde kapsamlı bir araştırma yapan British Energy, 2001 ve 2002 yıllarındaki santral duruşları sırasında kurulmak üzere Alfa Laval Filters (ALF) ürünlerini satın aldı.

“Aslında, orijinal filtrelerle pek çok sorun yaşamıştık. Bu nedenle, yedek parçalara bakarken öncelikle güvenilirliğe önem verdik. Çok sıkı teslimat süreleri arıyorduk ve bunlar aslında sözleşmede de belirtilmişti. Alfa Laval, durumun aciliyetine uygun bir şekilde hareket etti ve tam da ihtiyacımız olduğu anda ürünleri temin etti.” - British Energy’den Mike Craddock

Heysham santralinin deniz suyu filtreleme sistemi, Morecambe Körfezi’nden gelen suyu kullanmaktadır. Ancak körfez nispeten sığ ve kumludur; bu da filtreleme sisteminin deniz canlıları ve kabuk kalıntılarının yanı sıra kumu da gidermesi gerektiği anlamına gelir.

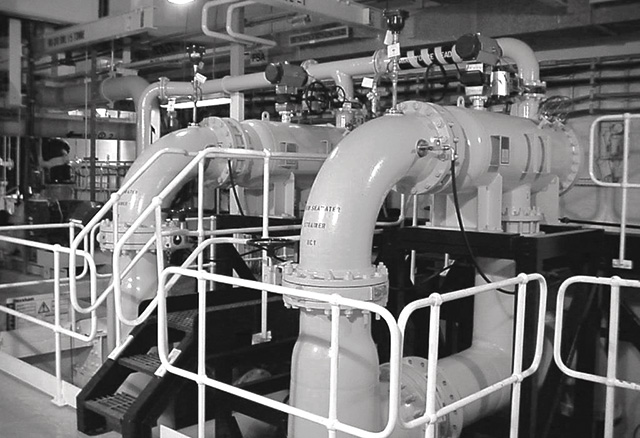

Alfa Laval Filtreleri (ALF), reaktör koruma binasında, büyük tambur süzgecinden sonra ve soğutma suyu pompalarının öncesinde, deniz suyu boru sistemine yatay olarak monte edilmiştir. Bu filtreler, 1,5 mm'ye kadar olan partikülleri etkili bir şekilde giderir.

Güvenilir verimlilik artışları

Alfa Laval Filtreleri (ALF), hem güvenilirliği hem de verimliliği artırmıştır. Zamanlayıcı ve basınç farkına dayalı otomatik yıkama sistemi, filtrelerin kalıntılardan arındırılmasını güvence altına alır.

Alfa Laval deniz suyu filtrelerini kurduğumuzdan bu yana verimlilikte büyük bir artış kaydettiğimize dair neredeyse hiç şüphe yok. - British Energy’den Mike Craddock

Alfa Laval Filtreleri (ALF)

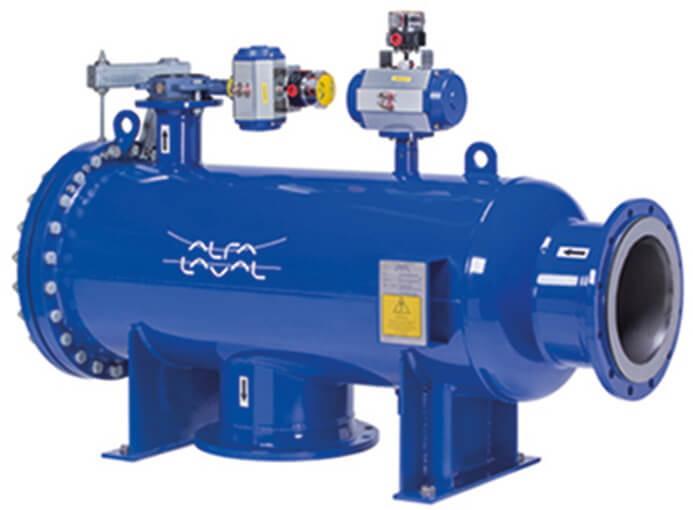

Alfa Laval Filtresi, otomatik yıkama sistemine sahip bir basınçlı filtredir. Tasarımında paslanmaz çelikten (ALF-S), cam elyaf takviyeli polyesterden (ALF-P) veya kauçuk kaplı karbon çeliğinden (ALF-R ve ALF-B) yapılmış bir basınçlı gövde bulunur. Diğer sıvıyla temas eden parçalarla birlikte, iç silindirik filtre sepeti genellikle paslanmaz çelik, süper paslanmaz çelik (SMO) veya titanyumdan imal edilmiştir.

ALF-B, özel seçeneklerin gerekli olmadığı görevlere yönelik standart bir modeldir. Diğer modellerde olduğu gibi, bu model de ısı eşanjörleriniz için güvenilir koruma ve tam otomatik çalışma (ters yıkama) sağlar. Filtre sistemi, DN100/4” ile DN800 mm/32” arasında değişen bağlantı seçenekleriyle sunulur ve doğrudan boru sistemine yerleştirilmek üzere tasarlanmıştır. ALF filtreleri, esnek nozul yönlendirme özelliği ve otomatik rejenerasyon işleminin giriş basıncıyla çalıştırılması sayesinde yatay veya dikey olarak hemen hemen her pozisyonda monte edilebilir.

Giriş bir uca, ana çıkış ise 90° açıyla yerleştirilmiştir; bu sayede, korunacak ekipmanın yakınındaki herhangi bir 90° boru dirseğine montaj için uygundur. Muayene/servis açıklığı, girişin karşı tarafında yer alır ve boru bağlantısını sökmeye gerek kalmadan kolay servis erişimi sağlar.

Ters yıkama, filtreleme sürecini kesintiye uğratmadan düzenli aralıklarla otomatik olarak gerçekleştirilir. Yıkama vanası ve akış yönlendirme vanası, filtrenin yakınına monte edilebilen kontrol panelindeki bir PLC tarafından kontrol edilir. Filtre, akış yönlendirme vanası ile giriş bölümü ve çıkış bölümü olmak üzere iki bölüme ayrılır. Kalıntıları boşaltmak için bir yıkama vanası, çıkış bölümünün ucunda yer alır.
