Amonyak kullanımına geçmek karbon ayak izini azaltıyor

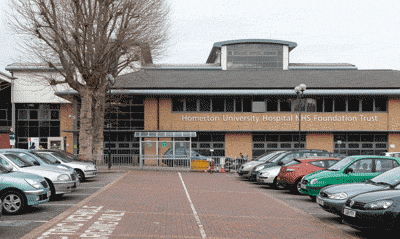

Alfa Laval ısı eşanjörlerini temel alan yeni bir amonyak bazlı soğutma sistemine geçtikten sonra, Homerton Üniversite Hastanesi soğutma kapasitesini yüzde 50 artırdı, soğutucu akışkan miktarını önemli ölçüde azalttı ve genel çevresel etkisini düşürdü.

Başlangıçta hastane, soğutma sisteminde doğal soğutucu akışkanlar kullanma konusunda tereddütlüydü; ancak üstün verimlilik, azalan sera gazı emisyonları ve gelişmiş güvenlik özelliklerinin birleşimi, onları amonyakla çalışan yeni bir sistemi kullanmaya ikna etti.

AlfaNova ısı eşanjörlü Aquachill modülleri

Yeni sistem, Alfa Laval’ın müşterilerinden biri olan J&E Hall tarafından tasarlanmış ve kurulmuştur; sistem, Alfa Laval ısı eşanjörlerini temel alan iki adet J&E Hall Aquachill soğutma modülünden oluşmaktadır. Her bir modül 0,5 MW soğutma kapasitesi sunmaktadır. Tüm kontrol sistemleriyle komple donatılmış, amaca özel olarak tasarlanmış bir kızak üzerine monte edilen her bir Aquachill modülü, bir adet AlfaNova tam paslanmaz çelik ısı eşanjörü, evaporasyon ve kondenzasyon işlemleri için iki adet ikiz şasili M10BW plakalı ısı eşanjörü ve bir adet U-Turn sıvı separatörü içermektedir.

Çatıya monte edilmiş iki adet 612 kW’lık kuru soğutucuya bağlı olan sistem, ameliyathaneler, doğum servisi ve yoğun bakım üniteleri gibi hastanenin önemli alanlarına soğutma sağlar.

Soğutucu akışkan miktarı üçte bir oranında azaltıldı

Yaratıcı, modüler tasarım ve U-Turn separatörlerin kullanımı sayesinde, soğutucu akışkan miktarı geleneksel bir amonyak sistemine kıyasla yüzde 33 daha azdır. Sonuç olarak, sistem sadece yüksek verimli soğutma sağlamakla kalmaz, aynı zamanda sera gazı emisyonlarını da ortadan kaldırır. Bir arıza emniyetli kapatma programı, herhangi bir sızıntının sistem içinde güvence altına alınmasını sağlar – bu, konumun hassas doğası göz önüne alındığında hayati bir özelliktir.

J&E Hall Uygulama Mühendisi Steve Gowing: “Sisteme entegre ettiğimiz güvenlik özellikleri, bir sızıntı olması durumunda atmosfere tek bir damla amonyak bile kaçmamasını güvence altına alacaktır.”

“Bu geçişle birlikte, 300 kg’dan fazla R22, 50 kg’ın biraz üzerinde amonyak ile değiştirilmiştir. Ancak soğutucu akışkan miktındaki bu büyük azalmaya rağmen, hastane soğutma kapasitesinde yüzde 50’lik bir artış elde etmiştir.”

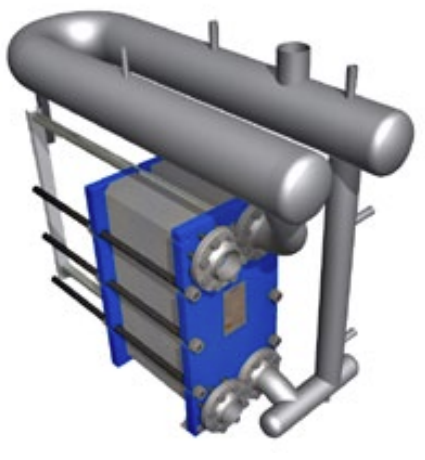

Kompakt U-Turn separatörler

Eski 340 kW’lık J&E Hall soğutma sisteminin devre dışı bırakılması sürecinde yeni sistemin kurulumu da devam ettiğinden, yeni sistemin, eski sistemin hâlâ faaliyette olduğu süre boyunca onunla aynı küçük tesis odasına sığacak kadar kompakt olması gerekiyordu.

Aquachill ünitelerinin kompakt yapısının temelini, ısı eşanjörü/evaporatörün şasisine bağlantı elemanı olarak özel olarak tasarlanmış U-Turn sıvı separatörleri oluşturur. Bu, genellikle çok daha büyük ve ağır olan geleneksel dengeleme tanklarına kıyasla önemli bir avantaj sağlar.

“Plaka evaporatörle birlikte kullanıldığında, termosifon sisteminin avantajlarını korurken, soğutucudaki soğutucu akışkan hacmini çok daha küçük tutar; bu, bir DX ünitesine benzer,” diyor J&E Hall Mühendislik Direktörü Dave Ball, sistemin basitliğinden açıkça etkilenmiş bir şekilde.

“Bu, kuru bir soğutma kulesi gibidir; uzaktaki bir kondenser kullanmak yerine amonyak soğutucu akışkanını soğutucu ünitesinin içinde tutmamızı sağlar. Bu da amonyak dolum miktarını azaltır ve kontrol etmeyi kolaylaştırır. Dahası, tüm sistem ses yalıtım panelleriyle çevrelenmiştir; bu da gürültüyü azaltır ve güvenliği artırır.”
